Una rampa para discapacitados permite que las personas que utilizan silla de ruedas y aquellas con movilidad reducida, permanente o temporal, accedan a distintas edificaciones y espacios públicos o privados. Este tipo de estructuras deben ser construidas a partir de dimensiones especificadas en las normativas de cada país y ayudan a tener espacios mucho más incluyentes. ¡Sigue leyendo y descubre cómo deben ser estos elementos de acuerdo a sus medidas y de qué manera puedes construir una!
¿Cómo se llaman las rampas para discapacitados?
Los acuerdos de la Convención Internacional por los Derechos de las Personas con Discapacidad han determinado que el término “discapacitados” es obsoleto conforme a las normas de inclusión. Ante ello se convino emplear la expresión “personas con discapacidad”. Y es por tal motivo que a la estructura en cuestión se le conoce hoy en día como rampa para discapacitados y como la encontrarás a lo largo de este artículo.

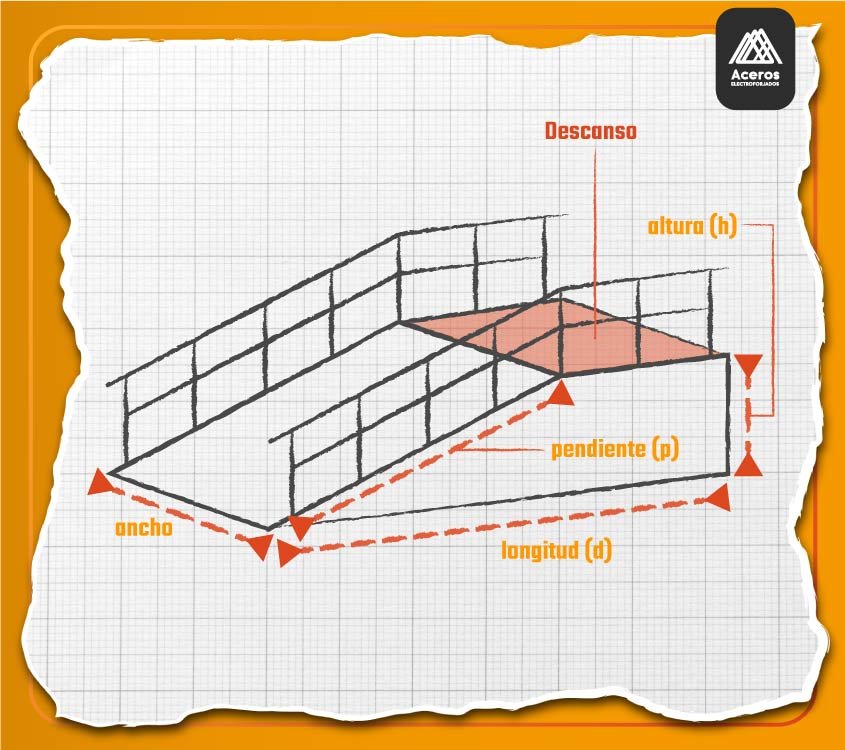

¿Cuáles deben ser las medidas de una rampa para personas con discapacidad de acuerdo a la normativa?
Cuando se construye una rampa para personas con discapacidad en México, hay medidas que se deben implementar conforme a la Norma de Accesibilidad de la Secretaría de Gobernación, mismas que están pensadas para brindar un acceso cómodo y seguro a las personas que tienen algún tipo de impedimento físico. Así que si estás por comenzar un proyecto con estas características, a continuación te hablaremos de las dimensiones que debes tomar en cuenta.
Longitud de una rampa para discapacitados
La longitud de una rampa para discapacitados está relacionada directamente al espacio que se necesite salvar en una construcción, es decir, esta será una variable que responderá a las necesidades de cada inmueble, por lo que no existe una medida estandarizada en este sentido.
Sin embargo, hay ciertos lineamientos a considerar, por ejemplo, una rampa de este tipo no puede superar los 6 metros sin ningún tipo de descanso, ya que el esfuerzo requerido para subir a una persona en silla de ruedas sería muy grande. Asimismo, estos descansos se recomiendan sean circulares y con un diámetro no menor a los 1.50 m.
Rampa para personas con discapacidad: pendiente

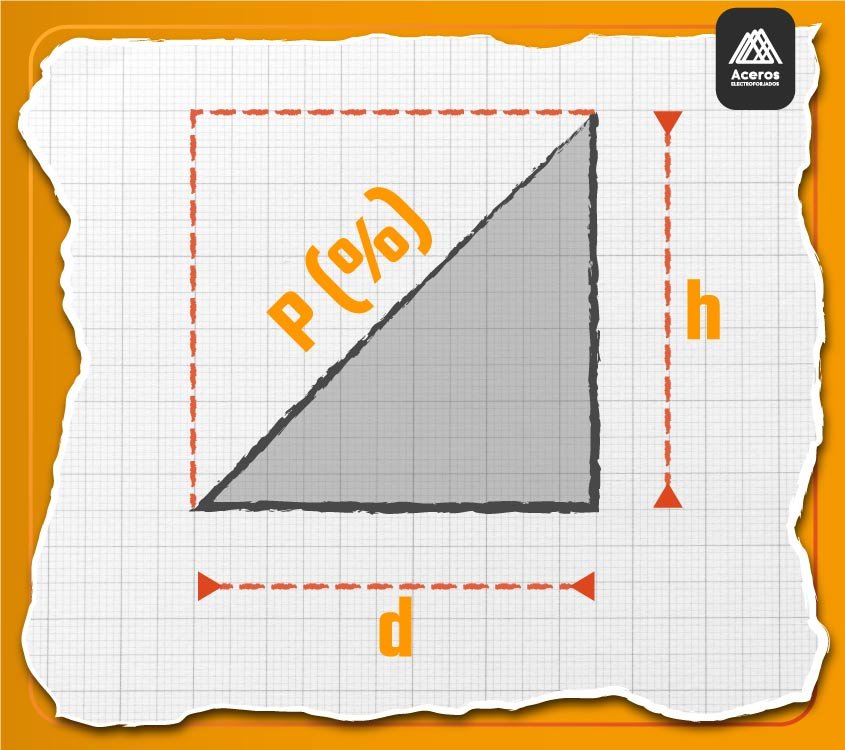

La pendiente para una rampa para discapacitados se define como la relación entre la altura a cubrir (h) y la longitud del tramo en el plano horizontal (d) multiplicado por 100. Una vez que se conozca la altura que tendrá este elemento, se podrán revisar las recomendaciones para cada tipo de estructura, ya sea para exteriores o bien, una rampa en interiores.
Mira también: Guía Definitiva para hacer un Piso de Concreto Estampado ¡Es muy fácil!

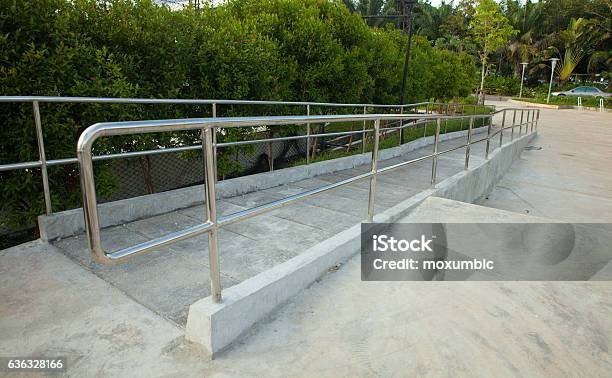

Rampa para discapacitados de exterior
En el caso de exteriores, tomando en cuenta los estándares estipulados por distintos manuales de habla hispana, una estructura de este tipo, con una altura máxima de 20 centímetros (cm), debe tener una pendiente de entre 10 y 12 %. Con base en ello, a medida que las alturas van aumentando el esfuerzo necesario para subirlas, las pendientes comienzan a reducirse para facilitar su tránsito: 50 cm (h) / 8 % (p), 100 cm (h) / 6 % (p), 150 cm (h) / 5 % (p).
Por otro lado, con respecto a la longitud a cubrir, se ha establecido que en recorridos de hasta 1.5 metros (m), la pendiente máxima es de 12 %. En el caso de distancias iguales a 3 m, su pendiente no tiene que rebasar el 10 %. Y en tramos de hasta 9 m, inferiores al 8 %, esto siguiendo las consideraciones previamente establecidas en cuanto a altura.
En vista de lo anterior y con la intención de que te sea más fácil calcular la distancia necesaria de una rampa para discapacitados en exteriores, pondremos el siguiente ejemplo: para salvar una altura de 54 cm, con base en los estatutos anteriores, usaremos una pendiente de 6%, por lo que aplicando la fórmula antes vista tenemos que el plano horizontal necesario es de 9 m:
6=(0.54m/d) x 100
d=0.54/0.06
d=9 m
Rampas de interior para discapacitados
En cuanto a las rampas en interiores, de la misma forma, existen parámetros que se recomienda tomar a consideración: para alturas de hasta 30 cm se recomienda una pendiente de 10 %. Es a partir de estas medidas, que conforme la altura requiera mayores esfuerzos, las pendientes se reducen: 75 cm (h) / 8 % (p) y 150 cm (h) / 6 % (p).
Con respecto al plano horizontal, para rampas con distancias de hasta 3 m, la pendiente debe ser menor al 10 %, en longitudes intermedias de entre 3 y 6 m, la pendiente se mantiene menor al 8 % y para recorridos de 6 a 9 m, la pendiente tiene que ser menor a 6 %, tomando en cuenta las recomendaciones conforme a la altura. Considerando lo anterior, pondremos el siguiente ejemplo: para salvar una altura de 90 cm empleando una pendiente de 6 %, encontramos que el plano horizontal requerido es de 15 m.
6=(0.9m/d) x 100
d=0.9/0.06
d=15 m
Ancho de una rampa para personas con discapacidad
El ancho de una rampa para discapacitados, la determinan las normativas locales. En el caso específico de México estos elementos se tienen que construir con un ancho mínimo de 120 cm. Cuando son de doble sentido, como mínimo tendrán una amplitud de 210 cm y si se trata del único acceso para todo tipo de personas, su ancho constará de 120 cm.
Lee también: Conoce las escaleras marinas: ¡te dejamos 4 diseños ideales para casas!
¿Cómo deben ser los accesos de las rampas para personas con discapacidad?
Una rampa para discapacitados generalmente se ubica en dos tipos de accesos en cualquier edificación, estos tienen que ser adaptados para contar con ciertas características que faciliten el libre y seguro tránsito de personas en silla de ruedas y sus acompañantes. Atendiendo lo anterior, te presentamos cuáles son estos accesos y las especificaciones que deben de cumplir acorde a la norma de accesibilidad mexicana:
1. Puertas de rampa para discapacitados
1.1 Las puertas de una rampa para discapacitados deben tener un ancho de vano mínimo de 120 cm libres y abatirán hacia afuera. Se adaptarán manijas tipo palanca a una altura de 90 cm del nivel de piso terminado. Las cerraduras de las aulas podrán ser con pasador tipo resbalón.
1.2 Las puertas de vidrio deben contar con vidrio de seguridad templado que cumpla con la Norma Oficial Mexicana NOM146-SCFI y contarán con protecciones o estarán señalizadas con elementos que impidan el choque de las personas contra ellas. Pueden señalarse con franjas horizontales de 20 cm de ancho con contraste cromático a una altura de 90 cm (para edificaciones con niños), 120 y 170 cm enmarcando los elementos abatibles, o con algún otro elemento como puede ser una calcomanía.
1.3 Si la puerta es de paso continuo para personas en silla de ruedas, debe contar con una franja de protección tipo zoclo de entre 20 y 40 cm de altura por su ancho.
Pisos de rampa para discapacitados
1.4 En los pisos de las puertas principales debe haber cambio de textura o pavimento táctil de 30 cm por todo su ancho antes y después de la puerta. Cuando las puertas que comuniquen al inmueble educativo se destinan simultáneamente al tránsito de vehículos y peatones, el ancho de la puerta será como mínimo igual al ancho del vehículo más grande que circule por ellas, más 60 cm adicionales para el tránsito de peatones, delimitado o señalado mediante franjas en color contrastante con el piso de cuando menos 5 cm de ancho.
1.5 El uso del Símbolo Internacional de Accesibilidad en puertas, se colocará en aquellas por medio de las cuales se acceda a locales prioritarios para personas con discapacidad, tales como sanitarios o espacios habilitados para su uso.
2. Salidas de emergencia
2.1 Tendrán como mínimo 120 cm de ancho libres, serán de metal protegido con pintura retardante al fuego, bastidor aislante y chambrana hermética y contarán con barras de pánico.
2.2 A paño de la parte superior de la puerta, del lado contrario al abatimiento de esta, se colocará una lámpara de emergencia de una cara, con sistema de luces intermitentes.
2.3 Una lámpara de emergencia de dos caras se ubicará en forma perpendicular al muro, arriba del paño superior de la puerta, del lado de la manija y junto a esta lámpara, un sistema visual y sonoro de emergencia.
Otras medidas que influyen en la accesibilidad de la rampa son los puntos de ascenso y descenso, los cuales requieren un diámetro mínimo de 1,5 metros y un suelo completamente plano, sin coladeras o rejillas. Esto es crucial para las personas que utilizan sillas de ruedas, ya que necesitan maniobrar sin preocuparse por desplazarse hacia adelante o atrás debido a la inclinación.
Tipos de rampa para discapacitados
El tipo de rampa para discapacitados se determina por las características del espacio y las necesidades de las personas para un acceso fácil a cualquier inmueble, por lo mismo hay que evaluar si la rampa va a ser permanente, temporal o portátil, si estará hecha de madera, cemento o algún elemento metálico como la placa de acero. A continuación te mostramos los tipos de rampas más utilizadas hoy en día:

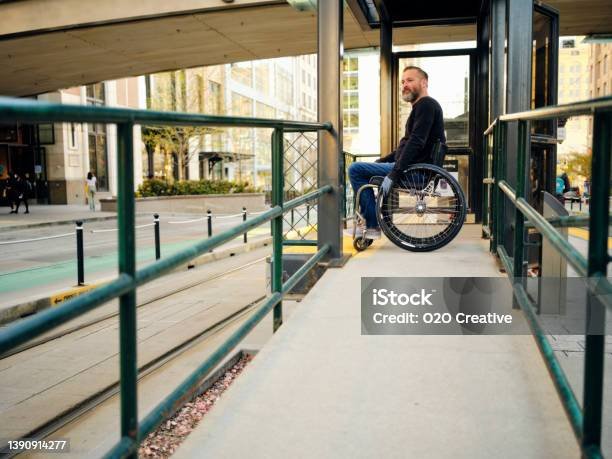

Rampa para discapacitados, fija de obra
Este tipo de rampa generalmente se fabrica en cemento, ya que es de uso permanente y hecha a la medida. Además, se busca que tenga acabados estéticos similares a la fachada de la edificación, de esta forma, queda bien integrada al entorno arquitectónico. Dichas estructuras se planean desde la concepción de la obra y se encuentran bien localizadas dentro del plano arquitectónico, aunque hay casos en los que se coloca la estructura posteriormente. Esto último suele ocurrir en recintos históricos o edificios antiguos.

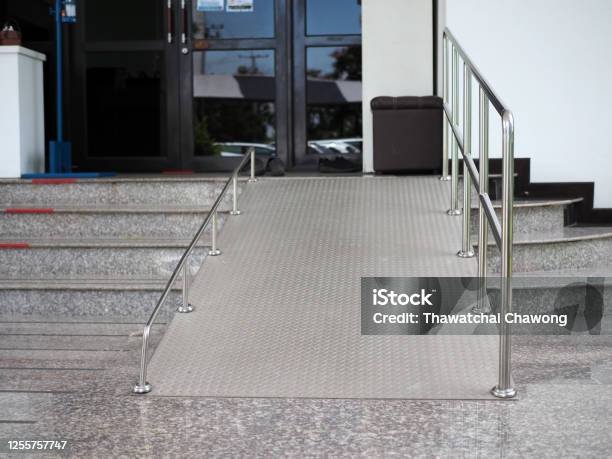

Rampa para discapacitados fijas prefabricadas
La rampa fija prefabricada se utiliza en sitios donde no se planificó desde un inicio su instalación, aunque también se vuelve una alternativa bastante atractiva porque es desmontable. Su acceso se fabrica de acero o madera, ya que son de fácil manipulación con gran resistencia. Las variaciones de este tipo de estructura van desde una rampa para personas con discapacidad en banqueta, hasta las destinadas a una casa o garaje.

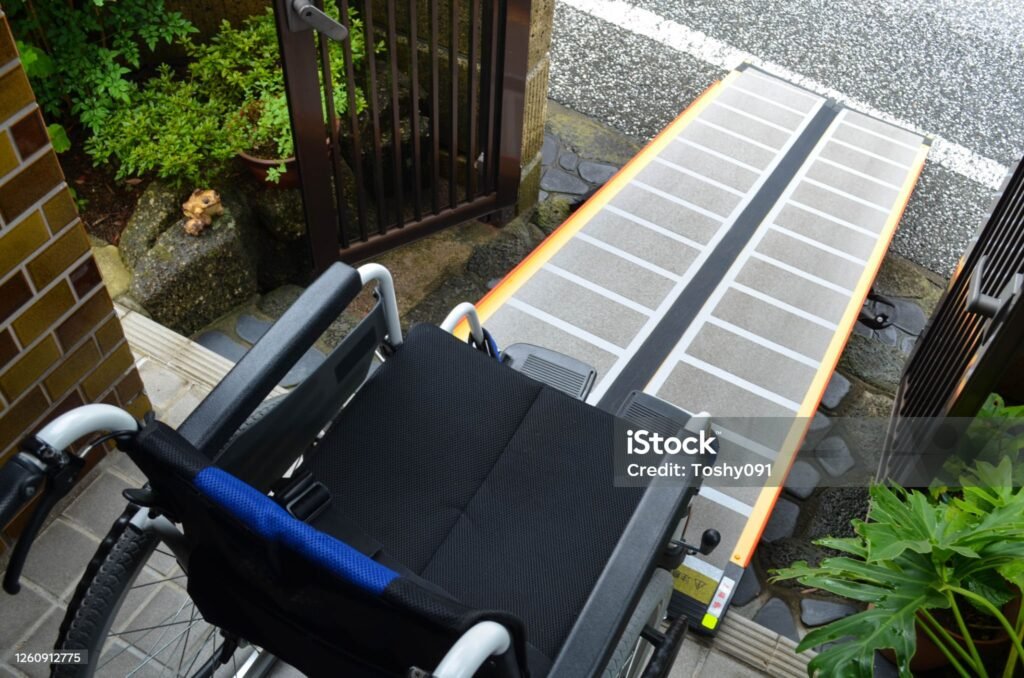

Rampa telescópica para discapacitados
Una rampa telescópica posee similitud de movilidad con la plegable, se distingue en ser el único tipo de acceso con la versatilidad de adquirir diferentes inclinaciones y alturas acorde a los requerimientos de las personas que la utilicen. Se compone de dos carriles independientes que se adaptan entre sí para lograr una pendiente que haga cómodo el cruce de la silla de ruedas.
Otros aspectos fundamentales de la normativa de una rampa para discapacitados
Si bien, cada país posee criterios propios en cuanto a desarrollo urbano que determinan las características de sus edificaciones y por ende las especificaciones que deben cumplir las rampa para discapacitados, existen lineamientos internacionales que buscan cumplir con algunas estandarizaciones que beneficien a las personas que utilizan dichas estructuras. El Centro de Recuperación de Personas con Discapacidad Física (CRMF) el encargado de establecerlas y entre las más importantes se encuentran las siguientes:
- Procurar que los descansos y accesos mantengan un eje recto.
- Tanto en exteriores como interiores, los barandales y pasamanos son esenciales en ambos costados de la rampa. Únicamente si la rampa está sobre una pared es posible omitir el soporte de ese extremo.
- Se recomienda que el pasamanos sea con forma redonda de 5 cm de diámetro para que se adapte a la mano con información táctil para las personas invidentes y en caso de encontrarse en el exterior, este será de un color que resalte del entorno.
- Si la rampa posee uno o ambos lados abiertos, se colocará un borde de protección de 10 cm de altura, así las ruedas delanteras de las sillas de ruedas y los pies de las personas invidentes no se resbalarán.
- Todas las rampas poseerán un suelo duro y antideslizante tanto en seco como mojado.
- Cualquier tipo de rampa para discapacitados tiene que estar perfectamente iluminada.
¿Cómo hacer una rampa para personas con discapacidad?
Ahora que conoces las medidas, los accesos con los que deben contar y los tipos de rampas para discapacitados, te explicaremos cómo llevar a cabo la construcción de este elemento. Nos enfocaremos en la elaboración de una rampa de una sola vía y sin descanso para una vivienda de un piso. Las medidas serán las siguientes:
- Altura (h): 20 cm
- Pendiente (p): 10%
- Longitud (d): 2 m
Asimismo, todos materiales que necesitarás para llevar a cabo el trabajo en cuestión se encuentran en la siguiente lista:
- Cementos
- Arena
- Grava
- Agua
- Malla electrosoldada
- Varilla
- Tablas para cimbra
- Llana o cuchara de albañil
Una vez que cuentes con estos materiales deberás llevar a cabo, en orden, cada uno de los pasos que te presentamos en seguida:

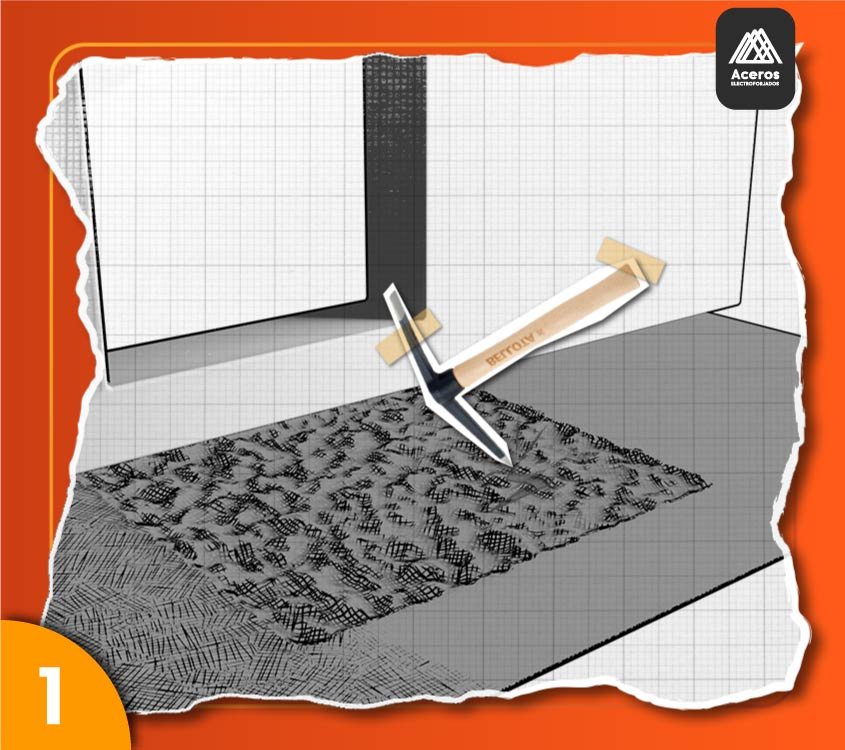

1. Si el terreno donde vas a construir la rampa es de concreto, te recomendamos picar este último para obtener un terreno irregular donde los escombros permitan un mejor agarre de la mezcla de cemento. Una vez hecho esto, compacta el piso para nivelar la superficie.
Lee también: 6 barandales de herrería para balcones modernos y terrazas que debes considerar

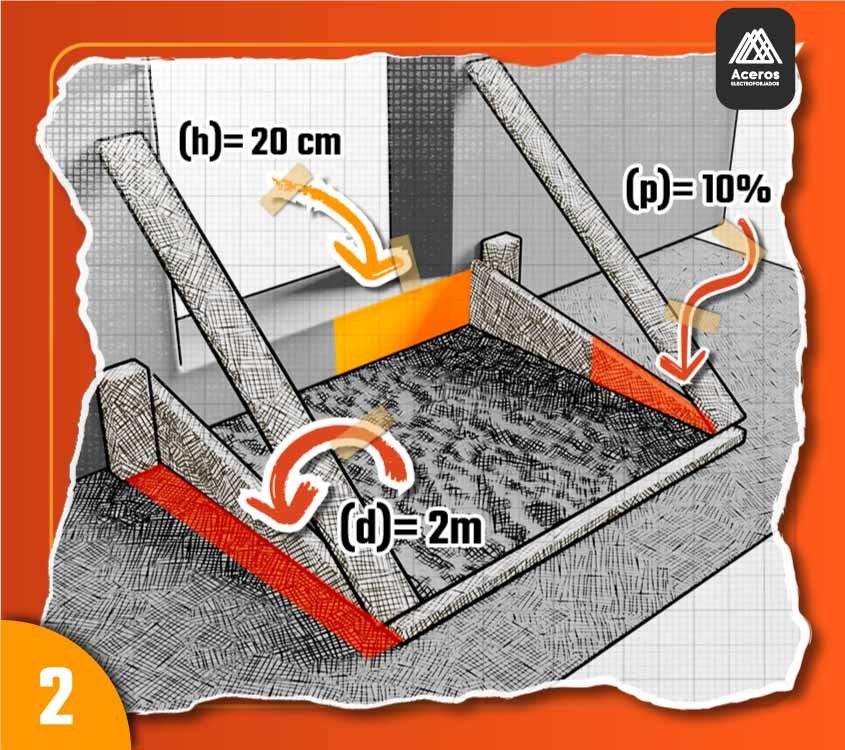

2. Corta las tablas para formar la cimbra, después, ubícalas en su lugar y afianza unas con otras utilizando clavos para madera o pijas. Finalmente, sitúa un tramo de varilla en los extremos para que la madera se mantenga en su lugar a la hora de verter el concreto. Adicionalmente, te recomendamos impregnar las tablas con aceite quemado para que puedan retirarse fácilmente al concluir el proceso y regarlas con agua para que no absorban la humedad del concreto.

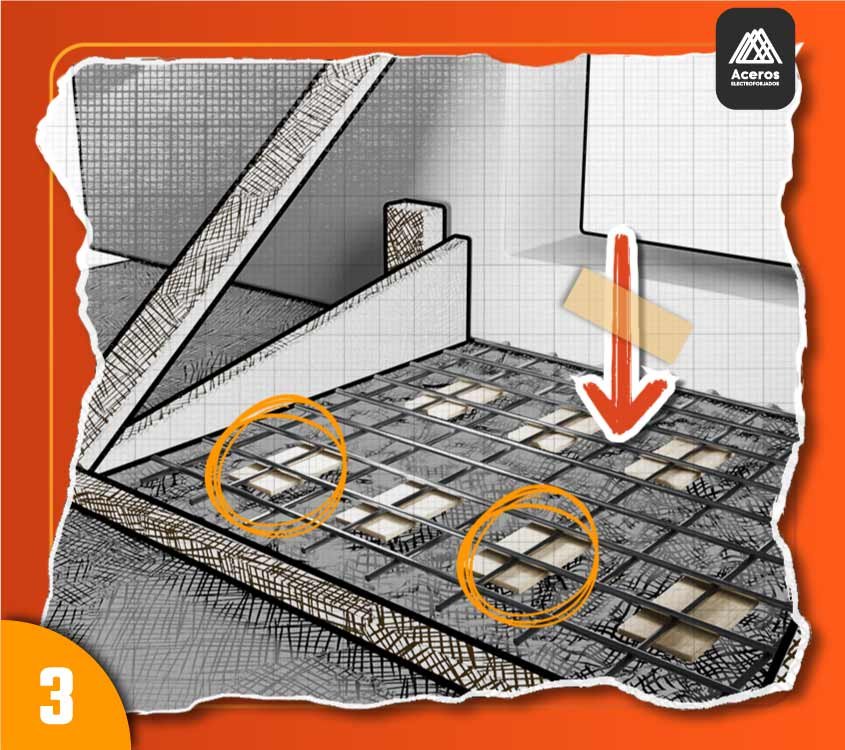

3. Cubre el terreno donde irá la rampa para discapacitados con malla electrosoldada, luego, coloca calzas para mantenerla separada del suelo y pueda ser embebida correctamente por el concreto.

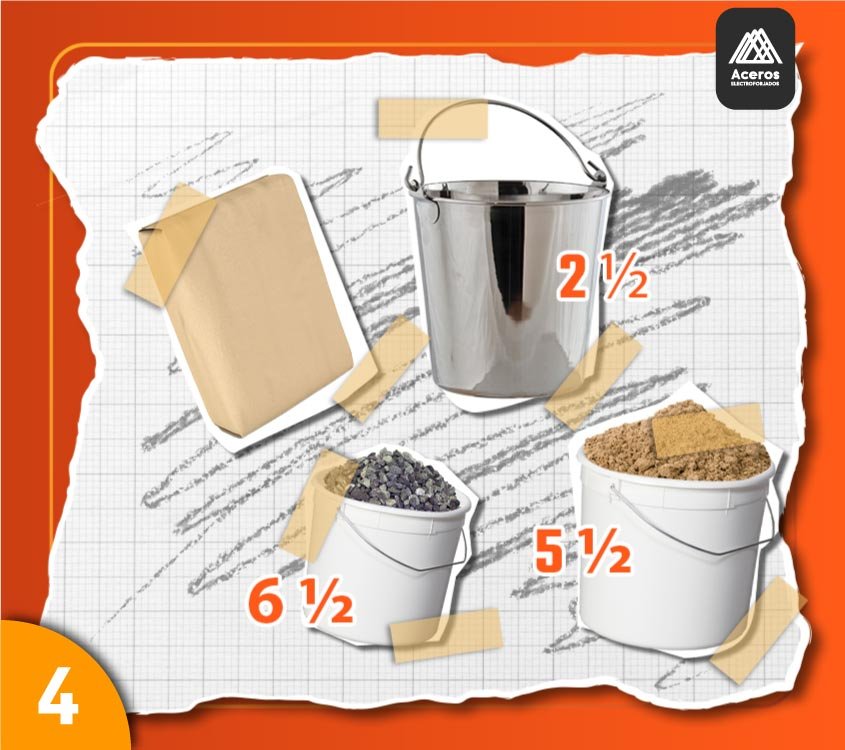

4. Realiza una mezcla de concreto con una resistencia de 150 kg/m² utilizando botes de 19 litros por cada bulto de cemento en las siguientes cantidades:
- 2 ½ botes de agua
- 5 ½ botes de arena
- 6 ½ botes de grava de ¾”

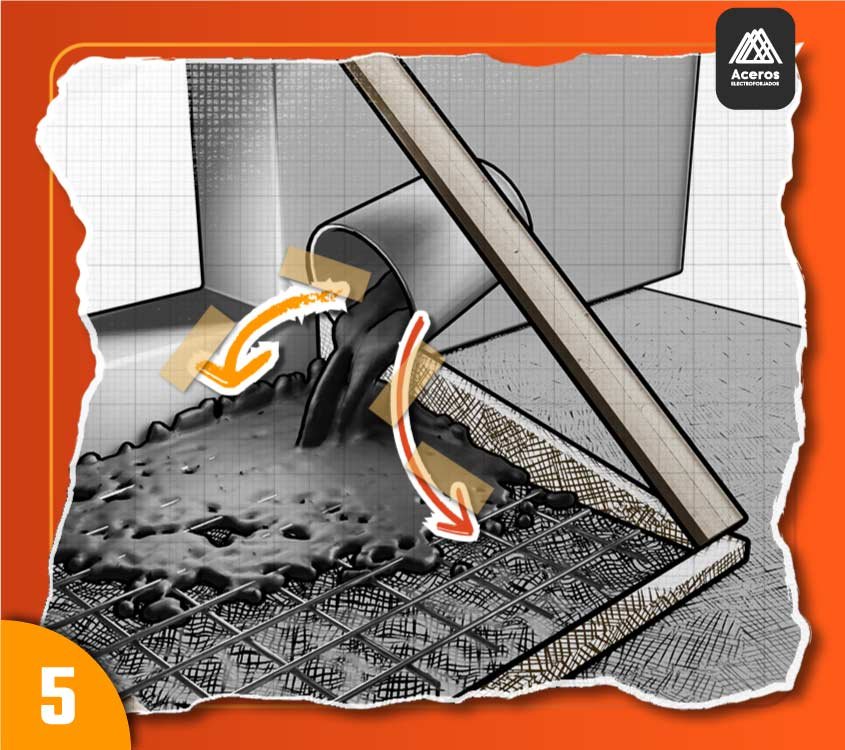

5. Vierte la mezcla dentro de la cimbra verificando que la malla electrosoldada quede bien puesta sobre las calzas en todo momento. Con ayuda de un vibrador para concreto o de una varilla de acero reparte bien el hormigón para eliminar cualquier burbuja de aire que pueda dañar la resistencia de la mixtura.

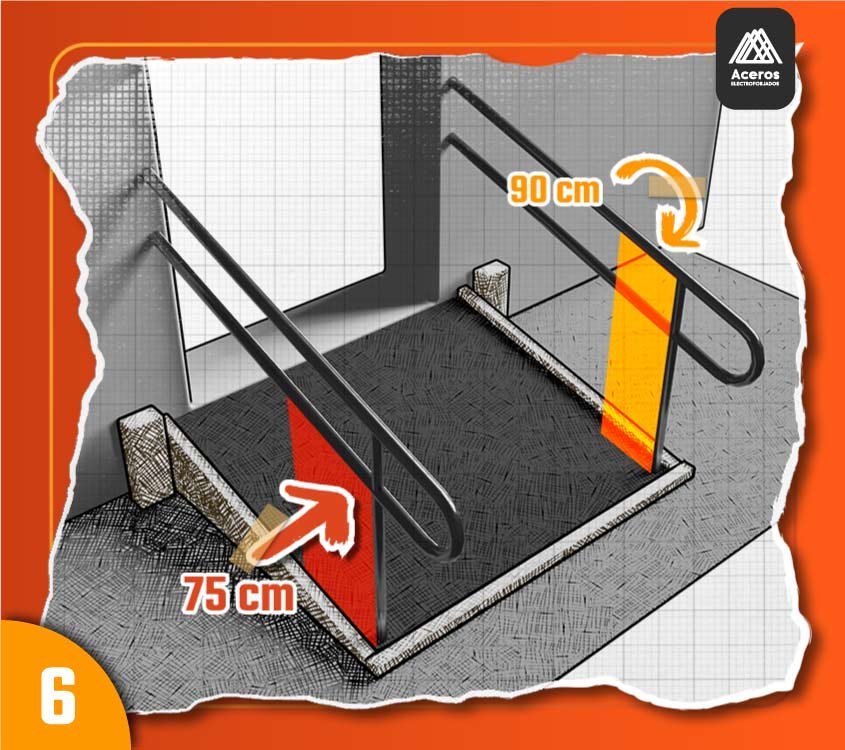

6. Deja fraguar el hormigón al menos una hora y después monta el barandal en cada lado de la estructura, recuerda que la Norma de Accesibilidad indica que una rampa para discapacitados “contará con pasamanos en ambos lados a base de tubulares de 3.8 cm de diámetro, en color contrastante con respecto al elemento vertical delimitante, colocados a 90 cm y un segundo a 75 cm del nivel de piso terminado, separados 4 cm de la pared en su caso.”

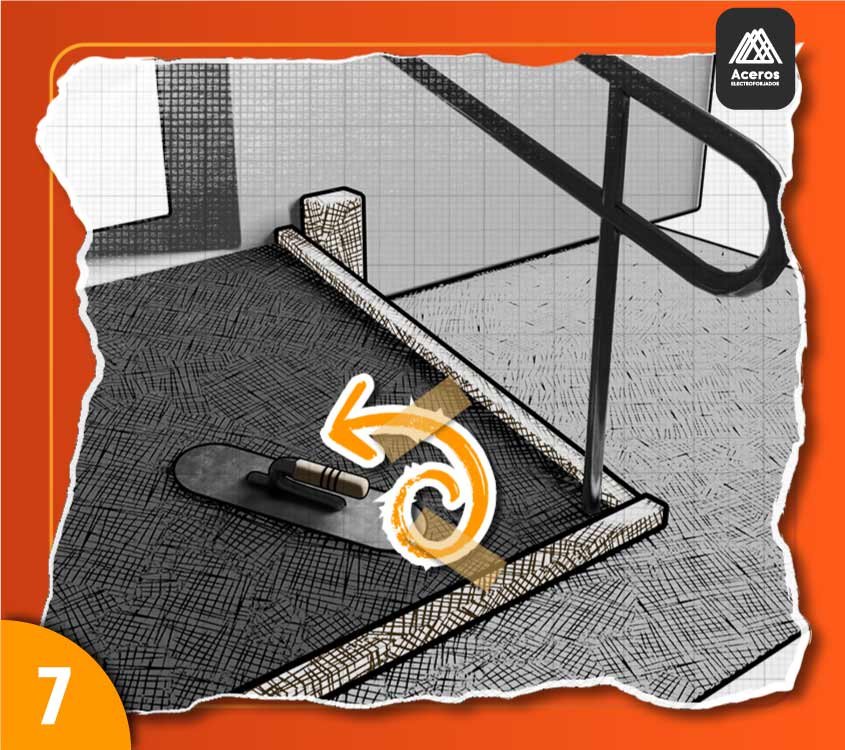

7. Nivela la superficie de la mezcla con ayuda de una cuchara de albañil o una llana, riega la mezcla lo suficiente para humedecerla sin dejar charcos y déjala fraguar de 3 a 4 días; una vez concluido este periodo, retira la cimbra.
Recomendaciones para comprar una rampa para personas en silla de ruedas
Al momento de adquirir una rampa para discapacitados, hay algunos factores que debes tener a consideración como la altura a librar, la distancia longitudinal que va a recorrer la silla de ruedas, los materiales y el peso que va a soportar. A continuación te mencionamos algunas de las mejores recomendaciones para la compra de este elemento:
- Verifica que cumpla con las especificaciones de seguridad establecidas por la norma de accesibilidad mexicana.
- Comprueba que el entorno permita su colocación, es decir, que su tamaño sea acorde a las entradas y escaleras.
- Si el espacio a recorrer con la silla de ruedas es pequeño, una de las mejores opciones son las rampas para discapacitados tipo puente.
- En cuanto a las rampas plegables, si no cuentas con el espacio suficiente para transportar o guardar una estructura plegable, te recomendamos adquirir una enrollable, ya que el espacio que ocupa cuando no está en uso, es mucho menor.
¿Cómo solicitar una rampa para personas con discapacidad?
La construcción de una rampa para discapacitados en banqueta o en otro espacio público comúnmente se solicita al ayuntamiento, pero el procedimiento cambia acorde a la zona donde habites. En la Ciudad de México, por ejemplo, se puede pedir la construcción de este elemento en los Centros de Servicios y Atencion Ciudadana (CESAC). Acorde con la página oficial de la ciudad el tiempo de respuesta o realización del servicio varía de acuerdo a las evaluaciones técnicas, programaciones, demanda e infraestructura del lugar.
Esperamos que este artículo te haya sido de ayuda para entender cómo debe ser una rampa para personas con discapacidad. Recuerda que al construir una estructura de este tipo de la manera correcta contribuyes a generar un mundo más incluyente.
