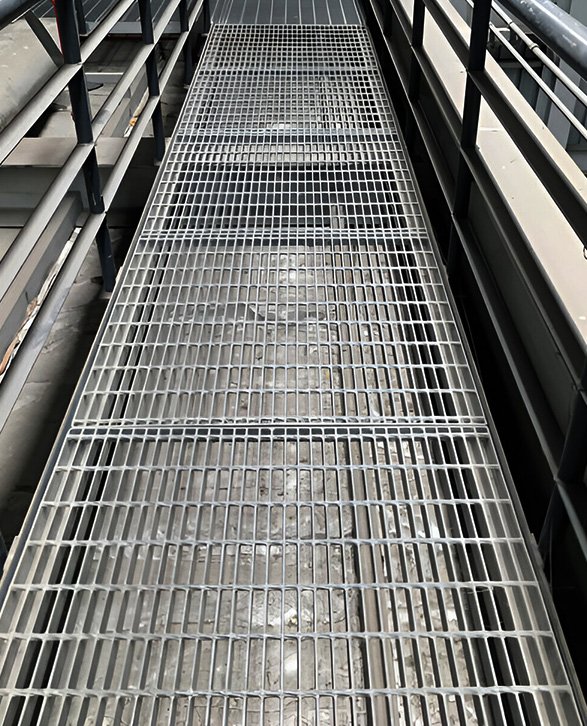

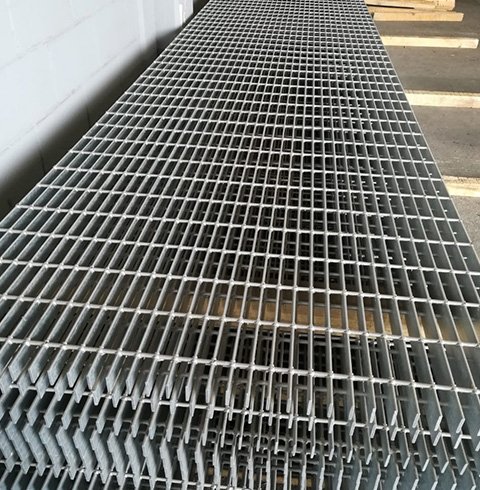

Rejilla de acero electroforjada
La rejilla electroforjada ofrece una combinación de resistencia, seguridad y funcionalidad. Su sistema de fabricación por electroforja le brinda la capacidad de soportar cargas pesadas, mientras que su diseño abierto facilita el drenaje en pisos, plataformas y escalones. Disponible en distintos tipos, acabados y medidas, con opciones personalizadas para que tu proyecto no se detenga por ninguna especificación.
Información de este producto:
- Tipos: Cercas de seguridad, Tráfico ligero, Tráfico pesado
- Superficie: Dentada, Lisa
- Dimensión estándar: 1000 x 6000 mm
- Ancho máximo: 1200 mm
- Largo máximo: 9000 mm
- Diámetro de redondo: 0.256”, 0.286", 0.2874”, 0.3784”
- Peralte de solera: 1” hasta 5”
- Espesor de solera: 1/4, 1/8, 3/16, 3/8
Material Certificado
Nuestra rejilla electroforjada se fabrica bajo un sistema de calidad certificado ISO 9001:2015 y cumple con las normas NAAMM MBG 533-09 en procesos de soldadura y corte, NAAMM MBG 531-17 para tráfico ligero y NAAMM MBG 532-19 para tráfico pesado. Además, el galvanizado (en caso de ser requerido) se le aplica al producto conforme a la norma ASTM 123.
Solicita los certificados de calidad correspondientes al concluir tu pedido, los cuales garantizan la adquisición de un material de alto desempeño en construcción o manufactura.


Tipos de Rejilla Electroforjada

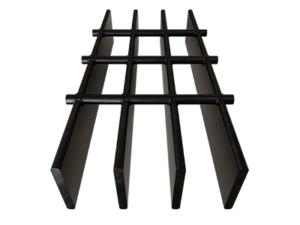

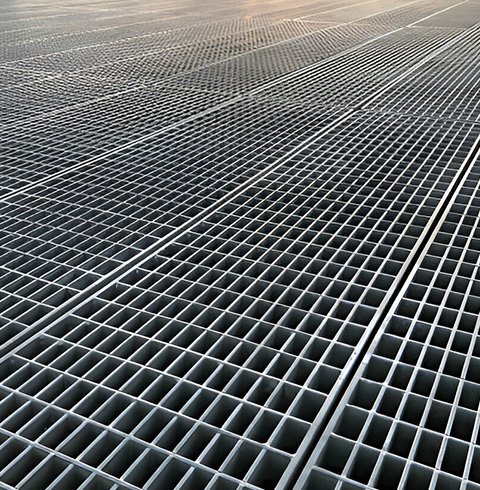

Rejilla de Tráfico Ligero

Rejilla con capacidad para soportar cargas ligeras, adecuada para zonas de baja circulación vehicular como infraestructura de mantenimiento industrial, calderas, plantas potabilizadoras y plataformas.

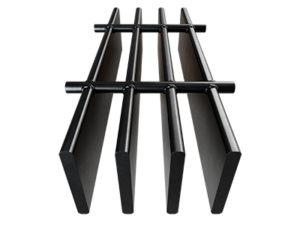

Rejilla de Tráfico Pesado

Rejilla diseñada para soportar cargas mucho más significativas, como las de tractocamiones y vehículos industriales. Ofrece un alto rendimiento en puentes, pisos para desagüe y plataformas aéreas.
Cercas de seguridad

Cercas electroforjadas diseñadas para ofrecer un elevado nivel de rigidez y durabilidad. Idóneas para la configuración de barreras contra intrusiones en entornos industriales y comerciales.
Modelos de Rejilla Electroforjada
Modelos en Stock
W19-50

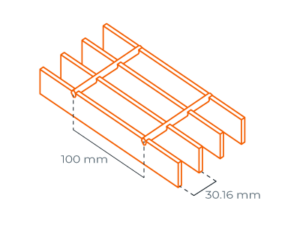

W19-100

Modelos Sujetos a Fabricación Bajo Pedido

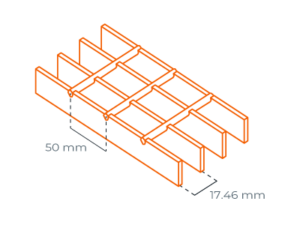

W11-50

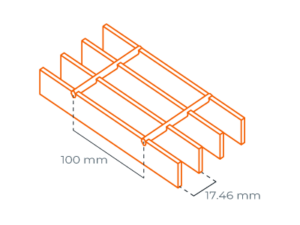

W11-100

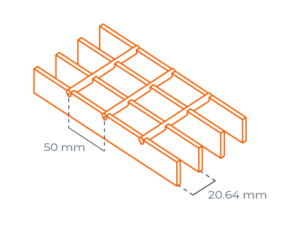

W13-50

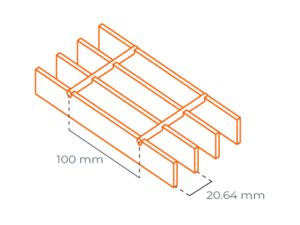

W13-100

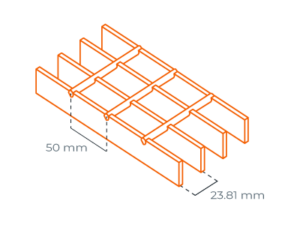

W15-50

W15-100

W16-50

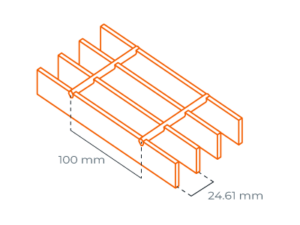

W16-100

Llámanos y Recibe Atención Personalizada al: 55 5888 9505

Tipos
Cercas de seguridad, Tráfico ligero, Tráfico pesado
Superficie
Dentada, Lisa
Dimensión estándar
1000 x 6000 mm
Ancho máximo
1200 mm
Largo máximo del tablero
9000 mm
Espesor de solera en rejilla para tráfico ligero
1/8 y 3/16
Espesor de solera en rejilla para tráfico pesado
1/4 y 3/8
Peralte de solera en rejilla para tráfico ligero
—Espesor ⅛” : ¾”, 1”, 1 ¼” y 1 ½”
—Espesor 3/16”: ¾” hasta 2 ½”
Peralte de solera en rejilla para tráfico pesado
—Espesor ¼”: 1” hasta 5”
—Espesor ⅜”: 1” hasta 5”
Diámetro de redondo en rejilla para tráfico ligero
0.256”, y 0.286”
Diámetro de redondo en rejilla para tráfico ligero
0.2874”, y 0.3784”

Natural

Pintada

Galvanizado
W19-50

W19-100

Solicita dimensiones especiales a partir de 13 toneladas. Si requieres el corte del tablero de tus rejillas a la medida de tus proyectos, es necesario proporcionar los planos de obra y la autorización del área de ingeniería.
Rejilla Electroforjada Medidas
Tráfico ligero
- Espesores y Peraltes de Soleras
| GAMA | TRÁFICO LIGERO | |
|---|---|---|
| 1/8” | x | 3/4” |
| 1/8” | x | 1” |
| 1/8” | x | 1 1/4” |
| 1/8” | x | 1 1/2” |
| 3/16” | x | 3/4” |
| 3/16” | x | 1” |
| 3/16” | x | 1 1/4” |
| 3/16” | x | 1 1/2” |
| 3/16” | x | 1 3/4” |
| 3/16” | x | 2” |
| 3/16” | x | 2 1/4” |
| 3/16” | x | 2 1/2” |
- Diámetros de varillas atiesadoras
| SOLERA | REDONDO | ||||
|---|---|---|---|---|---|
| Espesor solera | Peralte solera | Diámetro | |||
| inch | mm | inch | mm | inch | mm |
| 1/8 | 3.175 | hasta 1 1/2” | hasta 38.1 | 0.256 | 6.5024 |
| 3/16 | 4.76 | hasta 1 1/2” | hasta 38.1 | 0.256 | 6.5024 |
| 3/16 | 4.76 | 1 3/4 ó más | 44.45 ó más | 0.286 | 7.2644 |
* En caso de necesitar alguna otra combinación no señalada favor de consultar a su representante de ventas.
Tráfico pesado
| PERALTES | ||
|---|---|---|
| (in) | (mm) | |
| (MIN) | 1 | 25.4 |
| (MAX) | 5 | 127 |
| ESPESOR | ||
|---|---|---|
| (in) | (mm) | |
| (MIN) | 1/4 | 6.35 |
| (MAX) | 3/8 | 9.525 |
| ESPESOR SOLERA | PERALTE SOLERA | REDONDO | |||
|---|---|---|---|---|---|
| (inch) | (mm) | (inch) | (mm) | (inch) | (mm) |
| 14 | 6.35 | 1 | 25.4 | 0.2874 | 7.3 |
| 1 1/4 | 31.75 | ||||
| 1 1/2 | 38.1 | ||||
| 2 | 50.8 | ||||
| 2 1/2 | 63.5 | ||||
| 38 | 9.52 | 3 | 76.2 | 0.3748 | 9.52 |
| 4 | 101.6 | ||||
Rejilla Electroforjada Peso
Tráfico ligero
| ACERO AL CARBÓN | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ESPESOR | PERALTE | W1-50 | W1-100 | W13-50 | W13-100 | W15-50 | W15-100 | W16-50 | W16-100 | W19-100 |
| SEPARACIÓN SOLERAS | 17.46 | 17.46 | 20.64 | 20.64 | 23.81 | 23.81 | 24.61 | 24.61 | 30.16 | |
| SEPARACIÓN REDONDOS | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 50.00 | 100.00 | 100.00 | |
| kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | kg/m² | ||
| 1/8 | 3/4 | 32.73 | 30.13 | 28.43 | 25.85 | 25.63 | 23.02 | 25.20 | 22.57 | 21.33 |
| 1 | 41.91 | 39.31 | 36.19 | 33.60 | 32.44 | 29.83 | 31.85 | 29.52 | 26.71 | |
| 1 1/4 | 51.09 | 48.49 | 43.94 | 41.36 | 39.24 | 36.63 | 38.50 | 35.87 | 32.09 | |
| 1 1/2 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | |
| 3/16 | 3/4 | 46.50 | 43.90 | 40.06 | 37.48 | 35.84 | 33.23 | 35.17 | 32.54 | 29.40 |
| 1 | 60.27 | 57.67 | 51.70 | 49.11 | 46.05 | 43.44 | 45.14 | 42.51 | 37.48 | |
| 1 1/4 | 74.03 | 71.44 | 63.33 | 60.75 | 56.25 | 53.65 | 55.11 | 52.48 | 45.92 | |
| 1 1/2 | 87.80 | 85.21 | 74.96 | 72.38 | 66.46 | 63.66 | 65.09 | 62.45 | 54.35 | |
| 1 3/4 | 102.86 | 99.62 | 87.87 | 84.65 | 77.96 | 74.71 | 76.36 | 73.08 | 62.71 | |
| 2 | 116.63 | 113.99 | 99.51 | 96.28 | 88.87 | 86.32 | 86.33 | 83.03 | 69.83 | |
| 2 1/4 | 130.40 | 127.16 | 111.14 | 107.92 | 98.38 | 93.63 | 96.90 | 93.59 | 76.95 | |
| 2 1/2 | 144.17 | 140.93 | 122.77 | 119.55 | 108.59 | 105.34 | 106.27 | 102.99 | 83.95 | |
Tabla de Cargas Permisibles
Tráfico ligero
| Modelo | W19-100 | Acero al carbón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Solera | Peralte (mm) | Espesor (mm) | Carga | kg/m - cm/ deflexión en mm | |||||||||
| 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | ||||
| 3/4 x 1/8 | 19.05 | 3.175 | U | 2,183 | 1,158 | 656 | 416 | - | - | - | - | - | - |
| 19.05 | 3.175 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 3.175 | C | 604 | 431 | 324 | 259 | - | - | - | - | - | - | |
| 19.05 | 3.175 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 3/4 x 3/16 | 19.05 | 4.762 | U | 3,276 | 1,739 | 984 | 622 | - | - | - | - | - | - |
| 19.05 | 4.762 | Du | 1,491 | 3,825 | 6,819 | 10,627 | - | - | - | - | - | - | |
| 19.05 | 4.762 | C | 908 | 646 | 486 | 387 | - | - | - | - | - | - | |
| 19.05 | 4.762 | Dc | 1,184 | 3,059 | 5,459 | 8,508 | - | - | - | - | - | - | |
| 1 x 1/8 | 25.4 | 3.175 | U | 3,886 | 2,060 | 1,166 | 739 | 512 | 377 | - | - | - | - |
| 25.4 | 3.175 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 3.175 | C | 1,076 | 766 | 576 | 460 | 383 | 329 | - | - | - | - | |
| 25.4 | 3.175 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 x 3/16 | 25.4 | 4.762 | U | 5,821 | 3,090 | 1,748 | 1,108 | 769 | 563 | - | - | - | - |
| 25.4 | 4.762 | Du | 1,112 | 2,862 | 5,123 | 7,974 | 11,448 | 15,612 | - | - | - | - | |
| 25.4 | 4.762 | C | 1,611 | 1,150.125 | 864 | 689 | 574 | 492 | - | - | - | - | |
| 25.4 | 4.762 | Dc | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | - | - | - | - | |
| 1 1/4 x 1/8 | 31.75 | 3.175 | U | 6,065 | 3,222 | 1,823 | 1,155 | 800 | 588 | 447 | - | - | - |
| 31.75 | 3.175 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 3.175 | C | 1,681 | 1,197 | 901 | 717 | 598 | 513 | 448 | - | - | - | |
| 31.75 | 3.175 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/4 x 3/16 | 31.75 | 4.762 | U | 9,097 | 4,829 | 2,733 | 1,730 | 1,199 | 882 | 672 | - | - | - |
| 31.75 | 4.762 | Du | 0,921 | 2,296 | 4,088 | 6,373 | 9,168 | 12,498 | 16,293 | - | - | - | |
| 31.75 | 4.762 | C | 2,519 | 1,797 | 1,351 | 1,077 | 896 | 768 | 671 | - | - | - | |
| 31.75 | 4.762 | Dc | 0,744 | 1,827 | 3,274 | 5,108 | 7,341 | 9,99 | 13,052 | - | - | - | |
| 1 1/2 x 1/8 | 38.1 | 3.175 | U | 8,736 | 4,635 | 2,625 | 1,660 | 1,150 | 847 | 648 | 510 | 415 | 340 |
| 38.1 | 3.175 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 3.175 | C | 2,419 | 1,725 | 1,296 | 1,034 | 860 | 738 | 645 | 573 | 516 | 469 | |
| 38.1 | 3.175 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 1/2 x 3/16 | 38.1 | 4.762 | U | 13,106 | 6,955 | 3,935 | 2,492 | 1,726 | 1,269 | 960 | 768 | 620 | 510 |
| 38.1 | 4.762 | Du | 0,758 | 1,925 | 3,415 | 5,321 | 7,638 | 10,421 | 13,572 | 17,189 | 21,225 | 25,675 | |
| 38.1 | 4.762 | C | 3,630 | 2,587 | 1,945 | 1,551 | 1,291 | 1,107 | 968 | 860 | 775 | 704 | |
| 38.1 | 4.762 | Dc | 0,614 | 1,53 | 2,731 | 4,254 | 6,111 | 8,331 | 10,877 | 13,766 | 16,996 | 20,519 | |
| 1 3/4 x 3/16 | 44.45 | 4.762 | U | 17,830 | 9,468 | 5,356 | 3,390 | 2,349 | 1,729 | 1,320 | 1,042 | 844 | 694 |
| 44.45 | 4.762 | Du | 0.653 | 1.653 | 2.923 | 4.549 | 6.552 | 8.927 | 11.652 | 14.746 | 17.442 | 22 | |
| 44.45 | 4.762 | C | 4.933 | 3.522 | 2.494 | 2.111 | 1.854 | 1.507 | 1.317 | 1.154 | 1.054 | 957 | |
| 44.45 | 4.762 | Dc | 0.516 | 1.308 | 2.341 | 3.639 | 5.246 | 7.128 | 9.322 | 11.794 | 14.561 | 17.584 | |
| 2 x 3/16 | 50.8 | 4.762 | U | 22,239 | 1,284 | 4,036 | 4,208 | 2,080 | 2,237 | 1,772 | 1,300 | 1,108 | 906 |
| 50.8 | 4.762 | Du | 13,991 | 1,024 | 3,366 | 3,784 | 1,841 | 2,093 | 1,578 | 1,126 | 928 | 743 | |
| 50.8 | 4.762 | C | 6,440 | 491 | 1,860 | 2,252 | 1,238 | 1,403 | 1,059 | 775 | 636 | 509 | |
| 50.8 | 4.762 | Dc | 3,063 | 192 | 1,091 | 1,445 | 846 | 964 | 743 | 539 | 441 | 353 | |
| 2 1/4 x 3/16 | 57.15 | 4.762 | U | 26,692 | 1,632 | 4,857 | 5,065 | 2,501 | 2,687 | 2,130 | 1,562 | 1,316 | 1,076 |
| 57.15 | 4.762 | Du | 16,799 | 1,287 | 4,052 | 4,548 | 2,251 | 2,463 | 1,897 | 1,379 | 1,143 | 935 | |
| 57.15 | 4.762 | C | 7,889 | 617 | 2,236 | 2,714 | 1,488 | 1,686 | 1,272 | 931 | 764 | 612 | |
| 57.15 | 4.762 | Dc | 3,804 | 248 | 1,311 | 1,739 | 1,016 | 1,157 | 892 | 648 | 530 | 425 | |
| 2 1/2 x 3/16 | 63.5 | 4.762 | U | 31,647 | 2,044 | 5,745 | 5,984 | 2,957 | 3,178 | 2,519 | 1,851 | 1,561 | 1,276 |
| 63.5 | 4.762 | Du | 19,931 | 1,613 | 4,799 | 5,374 | 2,661 | 2,914 | 2,250 | 1,637 | 1,357 | 1,109 | |
| 63.5 | 4.762 | C | 9,373 | 772 | 2,646 | 3,218 | 1,770 | 2,005 | 1,513 | 1,107 | 910 | 729 | |
| 63.5 | 4.762 | Dc | 4,612 | 312 | 1,546 | 2,032 | 1,232 | 1,398 | 1,057 | 776 | 638 | 517 | |
U: Carga Uniforme Permisible (en kg/m2)
Du: Deflexión con Carga Uniforme (mm)
C: Carga Concentrada Permisible (En kg/m)
Dc: Deflexión con Carga Concentrada (mm)
Para determinar la tabla de cargas permisibles para los modelos restantes, se debe de multiplicar por los siguientes factores.
| TIPOS DE REJILLA | W11-50 | W11-100 | W13-50 | W13-100 | W15-50 | W15-100 | W16-50 | W16-100 | W19-50 | W19-100 |
|---|---|---|---|---|---|---|---|---|---|---|
| FACTORES | 1.5 | 1.5 | 1.44 | 1.44 | 1.24 | 1.24 | 1.23 | 1.23 | Estándar |
Claros Máximos
Tráfico pesado
| Tabla informativa para tipo W19-50, W19-100 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de Solera | ||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | ||||||||
| 250 kg/cm² | 200 kg/cm² | 150 kg/cm² | Tráfico de auto | 5 Ton Montacargas | 3 Ton Montacargas | 1 Ton Montacargas | ||||||||
| (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | |
| 1 x 1/4 | 12 | 304 | 10 | 254 | 9 | 228 | 12 | 304 | 7 | 177 | 6 | 152 | 7 | 177 |
| 1 x 3/8 | 14 | 355 | 13 | 330 | 11 | 279 | 16 | 406 | 9 | 228 | 8 | 203 | 9 | 228 |
| 1 1/4 x 1/4 | 15 | 381 | 13 | 330 | 12 | 304 | 17 | 431 | 9 | 228 | 8 | 203 | 10 | 254 |
| 1 1/4 x 3/8 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 12 | 304 | 10 | 254 | 14 | 355 |
| 1 1/2 x 1/4 | 18 | 457 | 16 | 406 | 14 | 355 | 23 | 584 | 11 | 279 | 10 | 254 | 13 | 330 |
| 1 1/2 x 3/8 | 22 | 558 | 20 | 508 | 18 | 457 | 30 | 762 | 14 | 355 | 13 | 330 | 19 | 482 |
| 1 3/4 x 1/4 | 21 | 533 | 19 | 482 | 17 | 431 | 29 | 736 | 14 | 355 | 12 | 304 | 17 | 431 |
| 1 3/4 x 3/8 | 26 | 660 | 23 | 584 | 21 | 533 | 38 | 965 | 18 | 457 | 17 | 431 | 25 | 635 |
| 2 x 1/4 | 24 | 609 | 22 | 558 | 20 | 508 | 37 | 939 | 16 | 406 | 15 | 381 | 22 | 558 |
| 2 x 3/8 | 30 | 762 | 28 | 711 | 26 | 660 | 46 | 1168 | 22 | 558 | 21 | 533 | 33 | 838 |
| 2 1/4 x 1/4 | 27 | 685 | 25 | 635 | 23 | 584 | 45 | 1143 | 19 | 482 | 18 | 457 | 28 | 711 |
| 2 1/4 x 3/8 | 34 | 863 | 32 | 812 | 31 | 787 | 53 | 1346 | 26 | 660 | 26 | 660 | 41 | 1041 |
| 2 1/2 x 1/4 | 30 | 762 | 28 | 711 | 27 | 685 | 52 | 1320 | 22 | 558 | 22 | 558 | 34 | 863 |
| 2 1/2 x 3/8 | 40 | 1016 | 38 | 965 | 36 | 914 | 59 | 1498 | 31 | 787 | 31 | 787 | 50 | 1270 |
| 3 x 1/4 | 39 | 990 | 37 | 939 | 35 | 889 | 62 | 1574 | 30 | 762 | 30 | 762 | 49 | 1244 |
| 3 x 3/8 | 52 | 1320 | 50 | 1270 | 49 | 1244 | 71 | 1803 | 43 | 1092 | 44 | 1117 | 61 | 1549 |
| 3 1/2 x 1/4 | 48 | 1219 | 46 | 1168 | 45 | 1143 | 72 | 1828 | 39 | 990 | 40 | 1016 | 62 | 1574 |
| 3 1/2 x 3/8 | 60 | 1524 | 60 | 1524 | 60 | 1524 | 83 | 2108 | 56 | 1422 | 58 | 1473 | 71 | 1803 |
| 4 x 1/4 | 59 | 1498 | 58 | 1473 | 57 | 1447 | 83 | 2108 | 50 | 1270 | 51 | 1295 | 71 | 1803 |
| 4 x 3/8 | 68 | 1727 | 68 | 1727 | 69 | 1752 | 95 | 2413 | 66 | 1676 | 68 | 1727 | 81 | 2057 |
| 4 1/2 x 1/4 | 69 | 1752 | 69 | 1752 | 70 | 1778 | 96 | 2438 | 61 | 1549 | 64 | 1625 | 82 | 2082 |
| 4 1/2 x 3/8 | 71 | 1803 | 71 | 1803 | 72 | 1828 | 96 | 2438 | 69 | 1752 | 71 | 1803 | 84 | 2133 |
| 5 x 1/4 | 75 | 1905 | 75 | 1905 | 75 | 1905 | 96 | 2438 | 72 | 1828 | 74 | 1879 | 89 | 2260 |
| 5 x 3/8 | 85 | 2159 | 85 | 2159 | 86 | 2184 | 96 | 2438 | 83 | 2108 | 85 | 2159 | 96 | 2438 |
| Tabla informativa para tipo W38-50, W-38-100 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de Solera | ||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | ||||||||
| 250 kg/cm² | 200 kg/cm² | 150 kg/cm² | Tráfico de auto | 5 Ton Montacargas | 3 Ton Montacargas | 1 Ton Montacargas | ||||||||
| (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | (Pulg) | (mm) | |
| 1 x 1/4 | 8 | 203 | 8 | 203 | 7 | 177 | 9 | 228 | 6 | 152 | 5 | 127 | 5 | 127 |
| 1 x 3/8 | 10 | 254 | 10 | 254 | 8 | 203 | 11 | 279 | 7 | 177 | 6 | 152 | 7 | 177 |
| 1 1/4 x 1/4 | 11 | 279 | 10 | 254 | 9 | 228 | 12 | 304 | 8 | 203 | 6 | 152 | 7 | 177 |
| 1 1/4 x 3/8 | 13 | 330 | 12 | 304 | 11 | 279 | 16 | 406 | 9 | 228 | 7 | 177 | 10 | 254 |
| 1 1/2 x 1/4 | 13 | 330 | 12 | 304 | 10 | 254 | 15 | 381 | 9 | 228 | 7 | 177 | 10 | 254 |
| 1 1/2 x 3/8 | 16 | 406 | 15 | 381 | 13 | 330 | 21 | 533 | 11 | 279 | 9 | 228 | 14 | 355 |
| 1 3/4 x 1/4 | 16 | 406 | 14 | 355 | 12 | 304 | 19 | 482 | 10 | 254 | 9 | 228 | 12 | 304 |
| 1 3/4 x 3/8 | 19 | 482 | 17 | 431 | 15 | 381 | 27 | 685 | 13 | 330 | 12 | 304 | 18 | 457 |
| 2 x 1/4 | 17 | 431 | 16 | 406 | 14 | 355 | 24 | 609 | 12 | 304 | 11 | 279 | 16 | 406 |
| 2 x 3/8 | 21 | 533 | 20 | 508 | 18 | 457 | 34 | 863 | 15 | 381 | 14 | 355 | 23 | 584 |
| 2 1/4 x 1/4 | 20 | 508 | 18 | 457 | 16 | 406 | 29 | 736 | 13 | 330 | 13 | 330 | 20 | 508 |
| 2 1/4 x 3/8 | 24 | 609 | 22 | 558 | 20 | 508 | 42 | 1066 | 17 | 431 | 17 | 431 | 29 | 736 |
| 2 1/2 x 1/4 | 22 | 558 | 20 | 508 | 18 | 457 | 35 | 889 | 15 | 381 | 15 | 381 | 24 | 609 |
| 2 1/2 x 3/8 | 27 | 685 | 25 | 635 | 24 | 609 | 50 | 1270 | 20 | 508 | 21 | 533 | 35 | 889 |
| 3 x 1/4 | 26 | 660 | 25 | 635 | 23 | 584 | 49 | 1244 | 20 | 508 | 20 | 508 | 34 | 863 |
| 3 x 3/8 | 34 | 863 | 32 | 812 | 31 | 787 | 60 | 1524 | 27 | 685 | 29 | 736 | 50 | 1270 |
| 3 1/2 x 1/4 | 32 | 812 | 30 | 762 | 29 | 736 | 61 | 1549 | 25 | 635 | 26 | 660 | 45 | 1143 |
| 3 1/2 x 3/8 | 42 | 1066 | 40 | 1016 | 40 | 1016 | 70 | 1778 | 35 | 889 | 38 | 965 | 63 | 1600 |
| 4 x 1/4 | 38 | 965 | 36 | 914 | 35 | 889 | 70 | 1778 | 31 | 787 | 33 | 838 | 59 | 1498 |
| 4 x 3/8 | 51 | 1295 | 50 | 1270 | 50 | 1270 | 80 | 2032 | 44 | 1117 | 48 | 1219 | 72 | 1828 |
| 4 1/2 x 1/4 | 45 | 1143 | 43 | 1092 | 43 | 1092 | 81 | 2057 | 38 | 965 | 41 | 1041 | 73 | 1854 |
| 4 1/2 x 3/8 | 61 | 1549 | 60 | 1524 | 61 | 1549 | 83 | 2108 | 55 | 1397 | 60 | 1524 | 75 | 1905 |
| 5 x 1/4 | 52 | 1320 | 51 | 1295 | 51 | 1295 | 88 | 2235 | 46 | 1168 | 50 | 1270 | 78 | 1981 |
| 5 x 3/8 | 70 | 1778 | 70 | 1778 | 71 | 1803 | 96 | 2438 | 66 | 1676 | 72 | 1828 | 90 | 2280 |
Tipo de Carga Vehicular
Tráfico pesado
| Tipo de Carga Vehicular (Tráfico pesado) | |||||||
|---|---|---|---|---|---|---|---|
| Modelo W19-100 W19-50 Solera de carga | |||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | |
| Camion Tipo | Tráfico de auto | Montacargas (capacidad) | |||||
| H-15 | H-20 | Automóvil 6500lb 2948 kg | 4000 lb 1814 kg | 6000 lb 2722 kg | 8000 lb 3629 kg | 10000 lb 4536 kg | |
| (Pulg) | |||||||
| 3/16" x 1" | 198 | 223 | 302 | 134 | 129 | 114 | 129 |
| 3/16" x 1 1/4" | 241 | 270 | 412 | 167 | 157 | 143 | 157 |
| 3/16" x 1 1/2" | 293 | 332 | 555 | 208 | 194 | 169 | 194 |
| 1/4" x 1 1/2" | 348 | 397 | 765 | 275 | 245 | 211 | 231 |
| 3/16" x 1 3/4" | 342 | 387 | 718 | 258 | 233 | 198 | 223 |
| 3/16" x 2" | 388 | 437 | 897 | 314 | 275 | 236 | 255 |
| 1/4" x 2" | 491 | 540 | 1208 | 436 | 372 | 307 | 332 |
| 3/16" x 2 1/4" | 441 | 490 | 1108 | 378 | 329 | 275 | 294 |
| 3/16" x 2 1/2" | 505 | 555 | 1362 | 456 | 387 | 317 | 342 |
| 1/4" x 2 1/2" | 647 | 696 | 1490 | 633 | 530 | 432 | 451 |
Requerimientos Generales de Instalación

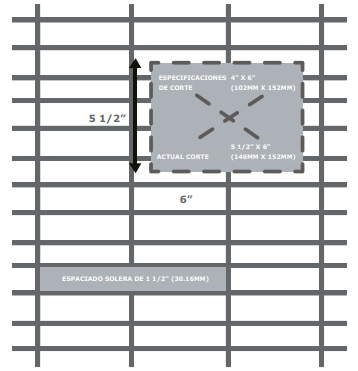

Obstrucciones
Recomendamos cortar menos de 2 pulgadas (51 mm) de holgura con respecto al diámetro de la obstrucción. También es recomendable cortar 5 pulgadas (102 mm) de holgura con respecto al diámetro cuando se trate de una tubería.
Como te mostramos en el gráfico, todos los cortes rectangulares tienen que ser hechos después de la solera de penetración con una holgura que no exceda el espacio de la misma.

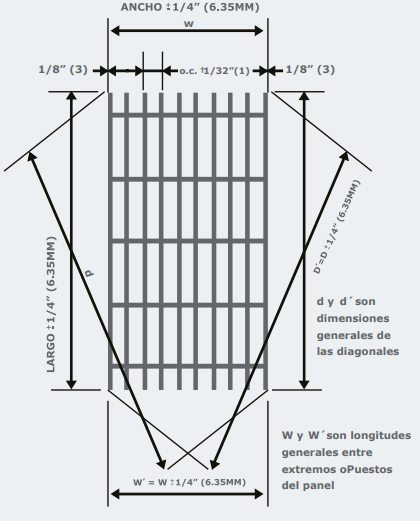

Dimensiones generales

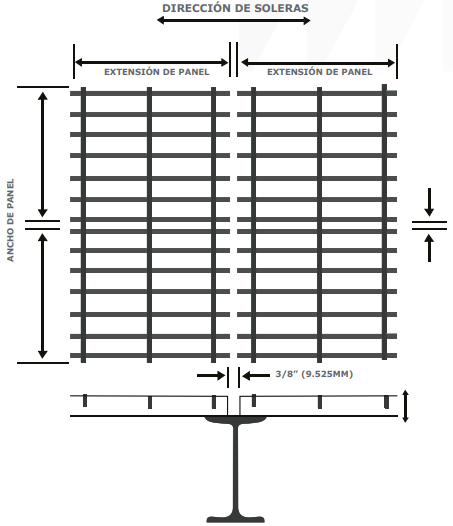

Instalación estándar tomando en cuenta holguras

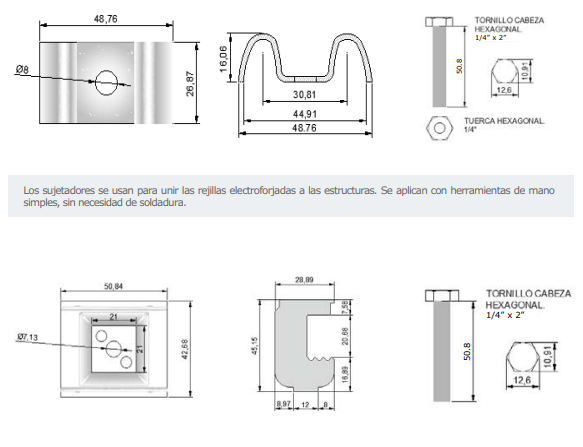

Sujetadores para instalación de rejilla electroforjada
Fabricados en acero al carbón ASTM A-36 calibre 14, con acabado galvanizado electrolítico o por inmersión. Disponible para distancia entre soleras de 30.2 mm, separación de rejilla estándar “W19”. Se requieren cuatro sujetadores por cada metro.

Precio de la Rejilla Electroforjada
El precio de la rejilla electroforjada depende del costo del acero a nivel nacional e internacional, aunque puede verse afectado por otros factores de producción. En Aceros Electroforjados, con el objetivo de brindarte el servicio más completo, te ofrecemos cotizaciones actualizadas y de acuerdo a las necesidades de tu proyecto.
Ventajas de la Rejilla Electroforjada
La rejilla electroforjada es ampliamente utilizada en diversos sectores gracias a las cualidades que aporta tanto a nivel estructural como funcional. Su diseño y proceso de fabricación la posicionan como una solución confiable y versátil. A continuación, te presentamos algunas de las razones por las que este producto es una elección recurrente en proyectos que exigen alto rendimiento.
Resistencia
Nuestras rejillas metálicas están fabricadas con acero de alta resistencia mediante un proceso de electroforjado que asegura óptimo rendimiento en condiciones operativas exigentes sin deformaciones.
Seguridad
Su diseño reduce el riesgo de accidentes, cumpliendo con normativas aplicables a espacios industriales y comerciales donde se requiere control y protección del tránsito.
Entregas Rápidas
Contamos con disponibilidad de materiales para envío inmediato y una entrega en el menor tiempo posible, lo que te permite avanzar sin demoras y asegurar el cumplimiento de tus tiempos de obra desde el primer día.
Comunicación Constante
Nos mantenemos en contacto contigo desde tu cotización hasta la descarga de tus productos, e incluso después de la misma. De esta manera podrás consultar en cualquier momento la etapa en la que se encuentra tu pedido, cuándo lo recibirás y nos podrás informar si existe algún problema con el estado de los materiales entregados.
Aplicaciones de la Rejilla Electroforjada
La rejilla de acero electroforjada se utiliza principalmente para la construcción de pisos, plataformas y escaleras resistentes con un alto nivel de seguridad y gran capacidad de drenaje. Este diseño que evita la acumulación de agua, gases u otras substancias, al tiempo que permite el paso de luz, la hace especialmente útil en zonas de trabajo. Enseguida encontrarás algunas de sus principales aplicaciones:
- Plataformas industriales
- Pasarelas de acceso
- Escaleras
- Rampas
- Áreas de mantenimiento
- Barandillas
- Rejillas de ventilación
- Puentes peatonales
- Plataformas de transporte público
- Plataformas de carga y descarga
- Plataformas petroleras
- Plataformas de tratamiento de agua

Preguntas Frecuentes

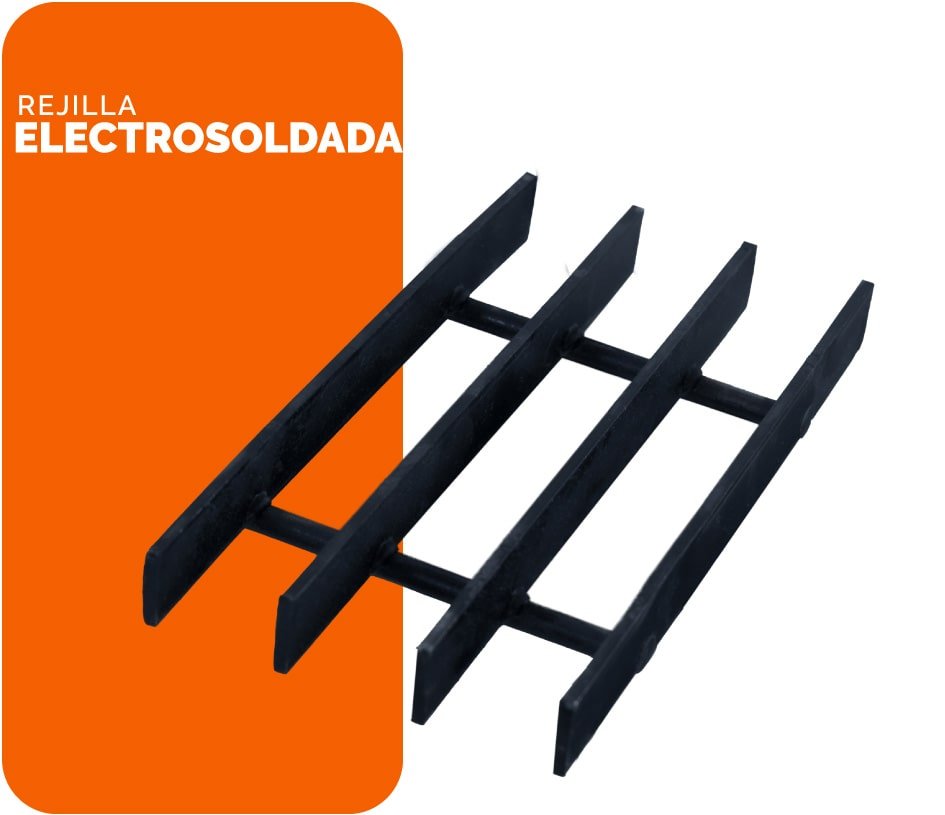

¿Qué es una rejilla electroforjada?
La rejilla electroforjada es una pieza metálica formada por la unión de soleras dispuestas horizontalmente y varillas atiesadoras verticales. Esta unión se lleva a cabo mediante un proceso de soldadura por electroforjado, lo que da como resultado una elemento de alta resistencia y durabilidad.
¿Para qué se utiliza la rejilla?
La rejilla electrosoldada se utiliza para la construcción de superficies que le permitan a las personas transitar de manera segura tanto a pie como en algún tipo de vehículo. Al mismo tiempo, este tipo de rejilla metálica facilita el drenaje, la ventilación y la entrada de luz en áreas industriales, comerciales o urbanas.
¿Qué tipos de rejillas hay?
En Aceros Electroforjados puedes encontrar rejilla electroforjada tanto para tráfico ligero como para tráfico pesado, cada una en diferentes modelos y medidas. Además, ofrecemos rejilla de acero inoxidable y también de fibra de vidrio, la cual se presenta en dos variantes: moldeada y pultruída.
¿Cuál es el proceso de fabricación de la rejilla electroforjada?
Las rejillas metálicas electroforjadas se fabrican uniendo soleras colocadas en paralelo y de canto con varillas atiesadoras, mediante un proceso de electroforja que combina presión y arco eléctrico para garantizar la fusión en cada intersección.
ENVÍOS EN TODO MÉXICO. ENVÍO GRATIS EN CDMX Y ÁREA METROPOLITANA.
Aplica restricciones. Consulta con tu ejecutivo.
Recibe el material adquirido hasta tu negocio o el lugar de tu obra

Otros clientes también compraron
Rejilla Electroforjada
Sorry, no reviews match your current selections
