Los distintos tipos de armaduras de acero son estructuras ensambladas de tal manera que soportan y forman el techo o armazón de una casa, edificio o puente. La configuración y unión de las piezas de los mencionados elementos debe efectuarse minuciosamente y con base en un análisis estructural adecuado. ¡Continúa leyendo y descubre más información acerca del tema!
¿Qué es una armadura de acero?
Una armadura de acero es un sistema estructural formado por un conjunto de barras o perfiles metálicos unidos entre sí, generalmente en forma de triángulos, que trabajan en conjunto para soportar y transmitir cargas de manera eficiente. Está diseñada para distribuir esfuerzos de tensión y compresión a lo largo de sus elementos, optimizando el uso del material.
Gracias a las propiedades del acero, las armaduras ofrecen durabilidad, precisión constructiva y rapidez de montaje, lo que las convierte en una solución ampliamente utilizada en la ingeniería y la arquitectura moderna.

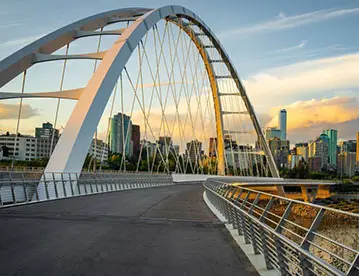

Aplicaciones en techos y puentes
Se utilizan principalmente en techos, puentes, naves industriales y grandes claros, ya que permiten cubrir distancias amplias con un peso relativamente bajo, manteniendo una alta resistencia estructural. Su configuración geométrica, basada en triángulos, proporciona estabilidad y rigidez frente a cargas verticales, viento y otras acciones externas.
Tipos de armaduras
Existen diferentes tipos de armaduras encargados de soportar la carga y el peso de un techo en numerosas construcciones. Estos elementos tienen que ser resistentes al viento, la nieve, los cielos falsos y a las cargas vivas adicionales que puedan incorporarse a la estructura. A continuación te hablamos de cada uno.
Armadura tipo A
La armadura tipo A es un sistema estructural triangulado de configuración simple, el cual se puede armar a partir de diferentes perfiles de acero. Está formado por dos cordones inclinados que convergen en la cumbrera y un cordón inferior horizontal, generando una geometría en forma de triángulo. Asimismo, integra un elemento vertical central que conecta la cumbrera con el punto medio del cordón inferior, proporcionando estabilidad y distribución uniforme de cargas.
¿Cómo funciona estructuralmente?
Desde el punto de vista mecánico, la armadura tipo A trabaja mediante la transmisión de cargas por triangulación, donde:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión, evitando la apertura del sistema
- El montante central (elemento vertical) ayuda a distribuir las cargas hacia los apoyos, reduciendo deformaciones y mejorando la rigidez del conjunto
Esta configuración permite que las cargas (peso propio, cubierta, viento, lluvia) se transmitan eficientemente hacia los apoyos laterales.
Ventajas
- Geometría simple y fácil de fabricar
- Buena estabilidad estructural para claros pequeños y medianos
- Uso eficiente de material gracias a la triangulación
- Montaje relativamente rápido en obra
Limitaciones
- No es ideal para claros grandes, ya que su rigidez es limitada frente a armados más complejos
- Puede presentar mayores deformaciones si no se dimensiona correctamente
- Menor eficiencia estructural comparada con armaduras tipo Pratt, Howe o Warren en proyectos de mayor escala
Ejemplos de uso típico
- Techos de vivienda unifamiliar
- Bodegas pequeñas
- Cobertizos y naves ligeras
- Estructuras de claros cortos y soluciones económicas

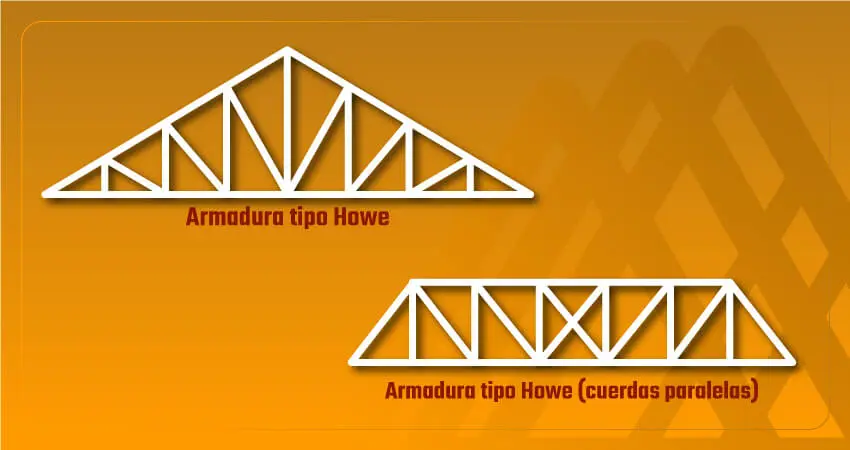

Armadura Howe
Es un sistema estructural triangulado que puede adoptar configuraciones triangulares o trapezoidales a través de perfiles como los ángulos de acero A-36 o las vigas IPR. Se caracteriza por la disposición de montantes verticales y diagonales inclinadas hacia los apoyos. A diferencia de la armadura Pratt, en la Howe las diagonales se orientan en sentido contrario dentro de cada panel, formando un patrón repetitivo que mejora la distribución de esfuerzos.
¿Cómo funciona estructuralmente?
La armadura Howe trabaja mediante la descomposición de cargas en elementos axiales:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión
- Los montantes verticales suelen trabajar a tensión
- Las diagonales trabajan predominantemente a compresión
Este comportamiento permite que las cargas gravitacionales (cubierta, viento, lluvia) se transmitan eficientemente hacia los apoyos, con un desempeño adecuado en estructuras con pendientes marcadas.
Ventajas
- Configuración estructural robusta y estable
- Buen desempeño en techos inclinados o en puentes
- Distribución clara de esfuerzos, lo que facilita su análisis y diseño
- Puede construirse con distintos perfiles estructurales según la escala del proyecto
Limitaciones
- Las diagonales en compresión pueden ser susceptibles a pandeo si no se dimensionan correctamente
- Mayor consumo de material en comparación con armaduras optimizadas para claros grandes
- Menor eficiencia que sistemas como Warren o Pratt en estructuras de gran escala
Ejemplos de uso típico
- Techos de naves industriales o en puentes
- Cubiertas inclinadas en bodegas o talleres
- Estructuras metálicas en edificaciones con pendientes pronunciadas

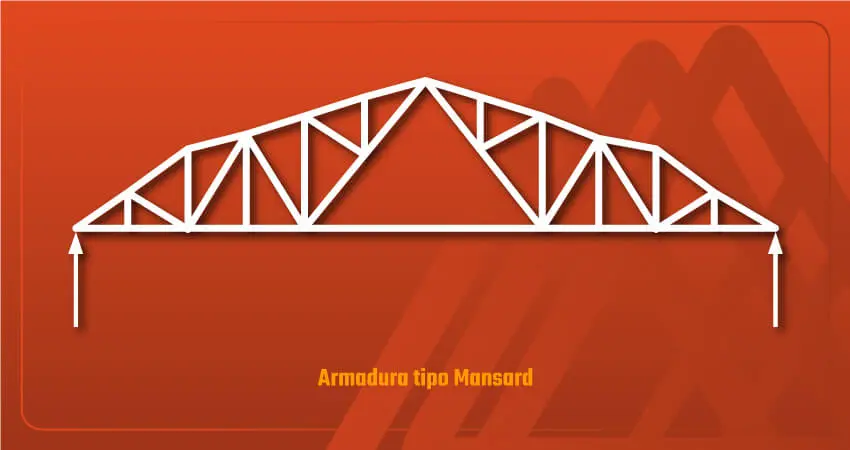

Armadura tipo Mansard
La armadura tipo Mansard es un sistema estructural formado por ciertos tipos de perfiles metálicos, el cual cuenta con cubiertas de doble pendiente, donde cada faldón presenta dos inclinaciones: una superior más suave y otra inferior más pronunciada. Su configuración genera una geometría quebrada que permite un buen aprovechamiento del espacio bajo cubierta, siendo común en diseños que buscan mayor volumen interior.
¿Cómo funciona estructuralmente?
La armadura Mansard trabaja mediante triangulación en sus distintos planos inclinados, donde:
- Los cordones superiores (segmentados por cambios de pendiente) trabajan principalmente a compresión
- El cordón inferior actúa como elemento de tensión, estabilizando el sistema
- Los elementos diagonales y montantes distribuyen las cargas hacia los apoyos, aunque la geometría genera mayores solicitaciones internas en comparación con armaduras más altas
Debido a su menor altura estructural efectiva en ciertos tramos, puede requerir refuerzos adicionales o secciones más robustas para controlar deformaciones.
Ventajas
- Permite aprovechar el espacio bajo cubierta (ático habitable o almacenamiento)
- Aporta un valor arquitectónico distintivo
- Adecuada para proyectos donde la estética y el volumen interior son prioritarios
Limitaciones
- Menor eficiencia estructural frente a armaduras triangulares convencionales de mayor peralte.
- Puede generar mayores esfuerzos en cordones y requerir perfiles más robustos
- Diseño y fabricación más complejos debido a los cambios de pendiente
- No es la opción más eficiente para grandes claros
Ejemplos de uso típico
- Edificaciones con enfoque estético tradicional o europeo
- Viviendas residenciales con techos tipo mansarda
- Proyectos donde se busca ampliar el espacio útil bajo cubierta

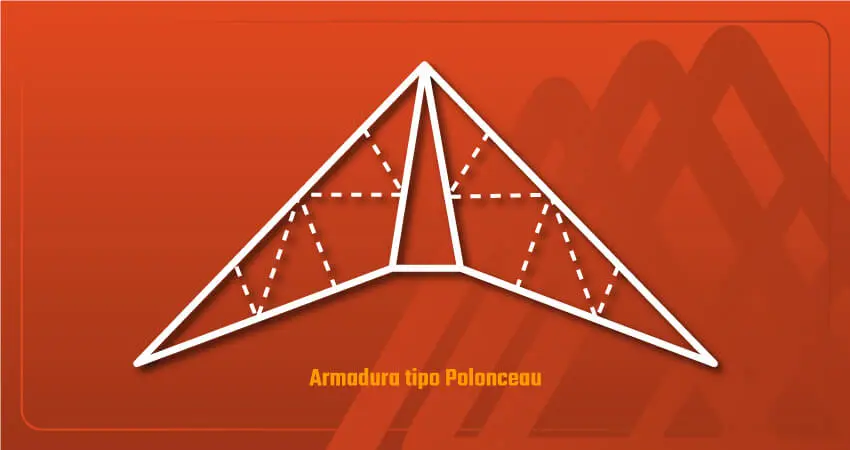

Armadura tipo Polonceau
Es un tipo de estructura metálica de gran claro, caracterizado por una configuración simétrica en la que los cordones superiores inclinados se apoyan en uno o varios puntos intermedios mediante montantes y tirantes. Su geometría combina elementos triangulados con apoyos internos que reducen la longitud libre de los cordones, mejorando su comportamiento estructural.
¿Cómo funciona estructuralmente?
La armadura Polonceau trabaja mediante la subdivisión del claro en tramos más pequeños, lo que permite optimizar la transmisión de esfuerzos:
- Los cordones superiores trabajan principalmente a compresión
- El cordón inferior funciona como elemento de tensión, estabilizando la estructura
- Los montantes y tirantes intermedios redistribuyen las cargas hacia los apoyos, reduciendo momentos y esfuerzos en los cordones principales
Este sistema permite cubrir claros mayores que una armadura simple, al disminuir las solicitaciones en los elementos principales mediante apoyos intermedios internos.
Ventajas
- Capacidad para cubrir claros medianos a grandes con buena eficiencia estructural
- Reducción de esfuerzos en los cordones gracias a los apoyos intermedios
- Menor riesgo de pandeo en elementos largos al subdividir el claro
Limitaciones
- Mayor complejidad constructiva y de diseño
- Requiere mayor precisión en fabricación y montaje
- Menor uso en la actualidad frente a sistemas más estandarizados (Pratt, Warren, entre otros)
Ejemplos de uso típico
- Cubiertas donde se busca optimizar material en luces amplias sin recurrir a sistemas más pesados
- Naves industriales y edificios de gran claro
- Estaciones, hangares o almacenes

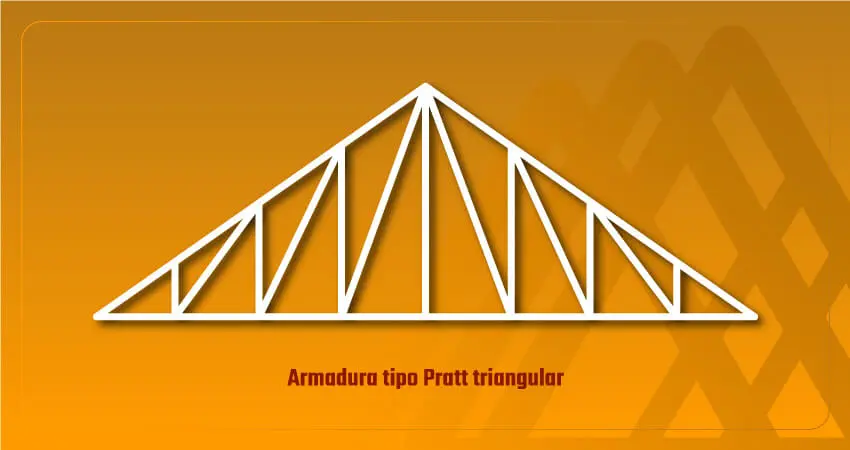

Armadura tipo Pratt triangular
Sistema estructural triangulado donde los cordones superiores inclinados y el cordón inferior horizontal forman un triángulo principal subdividido mediante montantes verticales y diagonales. Su característica distintiva es la orientación de las diagonales hacia el centro del claro, lo que define su comportamiento mecánico.
¿Cómo funciona estructuralmente?
La armadura Pratt trabaja mediante la distribución de esfuerzos axiales en sus elementos:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión
- Las diagonales trabajan predominantemente a tensión, en especial bajo cargas gravitacionales
- Los montantes verticales trabajan generalmente a compresión
Esta disposición es eficiente porque los elementos a tensión (diagonales) pueden ser más esbeltos, mientras que los elementos a compresión se diseñan para resistir el pandeo
Ventajas
- Alta eficiencia estructural para claros medianos y grandes
- Uso optimizado del material al asignar tensión y compresión de forma favorable
- Buen desempeño frente a cargas variables (viento, uso, cubierta)
- Amplia estandarización y facilidad de diseño
Limitaciones
- Requiere control adecuado del pandeo en montantes a compresión
- Mayor número de elementos respecto a armaduras simples
- Fabricación y montaje más complejos que configuraciones básicas
Ejemplos de uso típico
- Estructuras de claros medianos a grandes con eficiencia estructural
- Naves industriales y bodegas
- Cubiertas de edificios comerciales
- Puentes metálicos (en configuraciones horizontales)

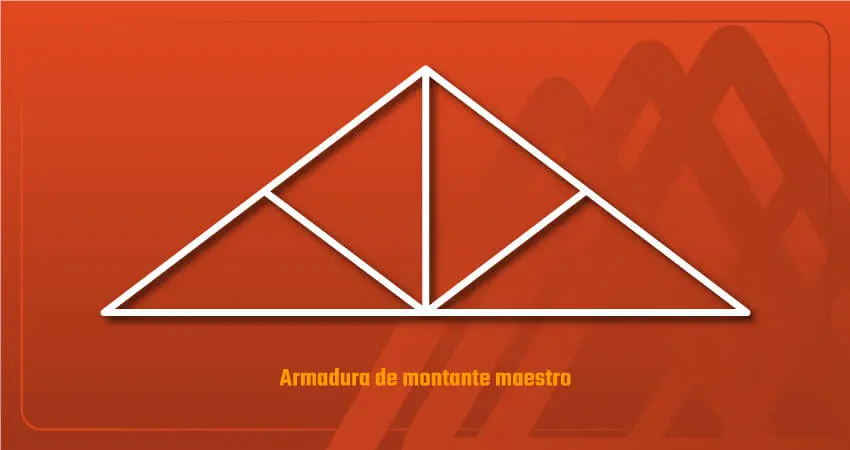

Armadura de montante maestro
La armadura de montante maestro es una estructura triangulada simple en la que destaca un elemento vertical central (montante maestro) que conecta la cumbrera con el punto medio del cordón inferior. A partir de este punto, se disponen elementos inclinados adicionales que subdividen el triángulo principal, mejorando la distribución de esfuerzos.
¿Cómo funciona estructuralmente?
Este tipo de armadura trabaja mediante triangulación básica con refuerzo central, donde:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión, evitando la apertura de la estructura
- El montante maestro actúa como elemento de transmisión de carga, reduciendo la longitud efectiva de los cordones y mejorando la rigidez
- Los elementos inclinados secundarios ayudan a distribuir las cargas hacia los apoyos laterales
Este sistema permite un mejor control de deformaciones respecto a una armadura triangular simple.
Ventajas
- Configuración simple y eficiente para claros pequeños y medianos
- Mejora la rigidez respecto a armaduras básicas tipo “A”
- Fácil fabricación y montaje
- Buena distribución de cargas
Limitaciones
- No es adecuada para grandes claros
- Menor eficiencia estructural frente a armaduras más complejas (Pratt, Howe, Warren)
- Puede requerir refuerzos adicionales si las cargas aumentan significativamente
Ejemplos de uso típico
- Techos inclinados de pequeña escala
- Viviendas unifamiliares
- Cobertizos y techos ligeros
- Estructuras con claros cortos y simplicidad constructiva

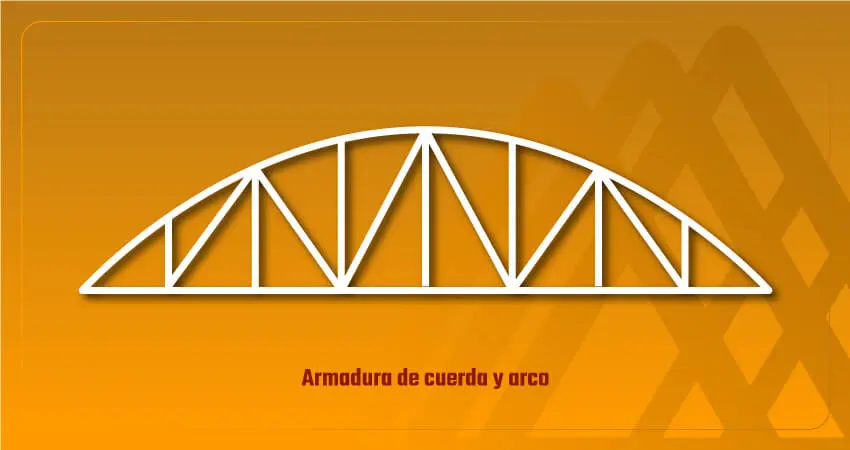

Armadura de cuerda y arco
Se trata de un sistema estructural que combina un elemento curvo principal (arco) con un cordón inferior recto o ligeramente curvado, unidos mediante montantes y diagonales que generan una configuración triangulada. Esta geometría permite cubrir claros amplios con una forma eficiente desde el punto de vista estructural y arquitectónico.
¿Cómo funciona estructuralmente?
El comportamiento de esta armadura se basa en la acción combinada de arco y tirante:
- El arco superior trabaja principalmente a compresión, transmitiendo las cargas hacia los apoyos
- El cordón inferior actúa como tirante a tensión, contrarrestando el empuje horizontal del arco
- Los montantes y diagonales distribuyen las cargas y estabilizan el sistema mediante triangulación
Esta configuración reduce los momentos flectores en comparación con sistemas rectos, aprovechando la geometría curva para mejorar la eficiencia estructural en claros amplios.
Ventajas
- Alta eficiencia para cubrir claros medianos y grandes
- Menor demanda de material en comparación con vigas rectas equivalentes
- Buena respuesta estructural gracias a la acción de arco
- Aporta valor arquitectónico por su geometría curva
Limitaciones
- Mayor complejidad de diseño y fabricación (curvado de elementos)
- Requiere control preciso en conexiones y montaje
- Puede implicar mayores costos iniciales frente a armaduras rectas simples
Ejemplos de uso típico
- Estructuras donde se busca combinar eficiencia estructural y estética
- Gimnasios y auditorios
- Hangares ligeros
- Cubiertas de gran claro en espacios públicos

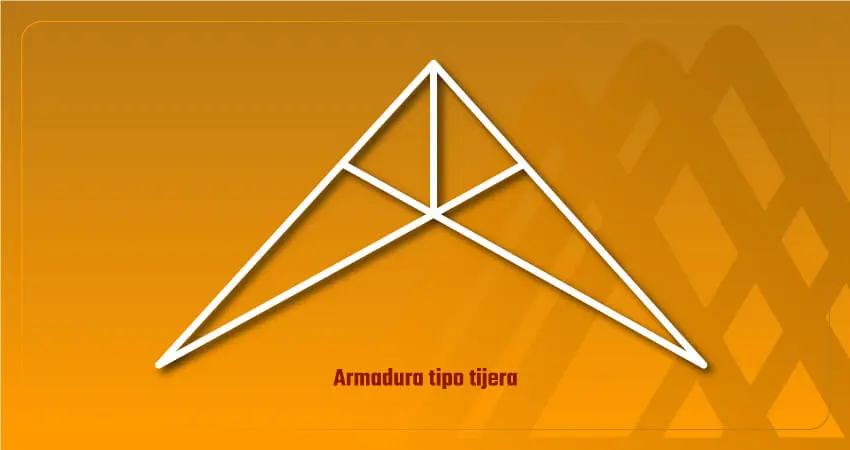

Armadura tipo tijera
La armadura tipo tijera es una estructura triangulada para techos a dos aguas en la que el cordón inferior se eleva e inclina hacia la cumbrera, en lugar de ser horizontal. Esta configuración genera una forma interna abierta, similar a unas tijeras, permitiendo mayor altura libre en el interior del espacio.
¿Cómo funciona estructuralmente?
El comportamiento estructural de la armadura tipo tijera se basa en la triangulación con cordones no paralelos, donde:
- Los cordones superiores trabajan principalmente a compresión
- Los cordones inferiores inclinados trabajan a tensión, pero con componentes adicionales debido a su geometría (no son puramente horizontales)
- Los elementos diagonales y montantes distribuyen las cargas hacia los apoyos y estabilizan la estructura
Debido a la inclinación del cordón inferior, se generan empujes horizontales mayores en los apoyos, por lo que estos deben diseñarse adecuadamente.
Ventajas
- Permite mayor altura interior sin aumentar la altura total del edificio
- Aporta un valor arquitectónico distintivo
- Adecuada para espacios donde se requiere amplitud visual
Limitaciones
- Genera mayores esfuerzos horizontales en los apoyos
- Menor eficiencia estructural frente a armaduras con cordón inferior horizontal
- Requiere mayor cuidado en el diseño estructural y en las conexiones
Ejemplos de uso típico
- Espacios donde se busca mayor volumen interior sin incrementar la altura exterior
- Viviendas residenciales con techos altos
- Salones, iglesias o auditorios pequeños

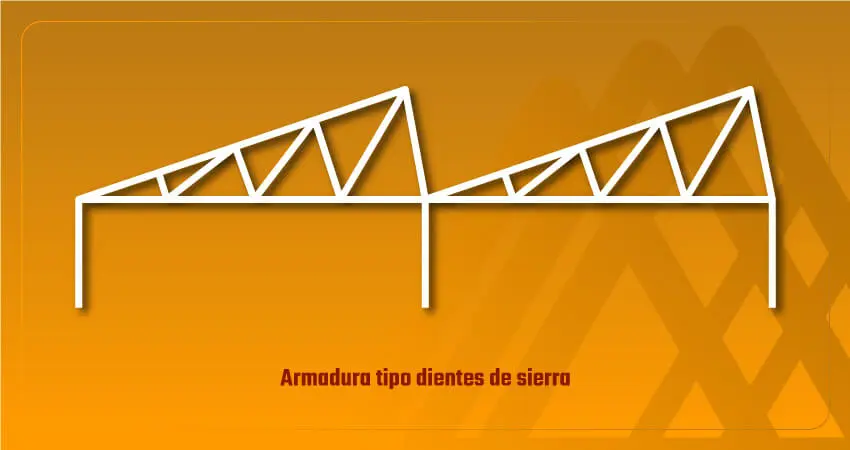

Armadura tipo dientes de sierra
Es un sistema estructural para cubiertas industriales caracterizado por una geometría repetitiva asimétrica, formada por una serie de faldones inclinados y verticales que generan un perfil en “zigzag”. Este diseño se utiliza principalmente para integrar iluminación natural cenital mediante superficies acristaladas o con ciertos materiales translúcidos orientados estratégicamente.
¿Cómo funciona estructuralmente?
Este sistema trabaja como una serie de armaduras inclinadas repetidas, donde:
- Los cordones superiores inclinados trabajan principalmente a compresión
- Los cordones inferiores funcionan a tensión, estabilizando cada módulo
- Los elementos verticales (frecuentemente donde se ubican los vanos de iluminación) transmiten cargas hacia los apoyos
- Las diagonales internas distribuyen los esfuerzos y rigidizan la estructura
Debido a su configuración asimétrica, las cargas no se distribuyen de manera uniforme, por lo que el diseño debe considerar efectos diferenciados de carga, viento e iluminación.
Ventajas
- Permite una iluminación natural eficiente sin deslumbramiento directo
- Adecuada para grandes superficies industriales
- Mejora el confort visual en espacios de trabajo
- Puede integrarse con sistemas de ventilación natural
Limitaciones
- Diseño estructural más complejo debido a la asimetría
- Mayor exposición a cargas de viento en los planos verticales
- Requiere mayor cuidado en impermeabilización y sellado en las uniones
Ejemplos de uso típico
- Edificios industriales con cubierta tipo “shed”
- Talleres industriales
- Naves de manufactura
- Fábricas y almacenes con iluminación natural controlada

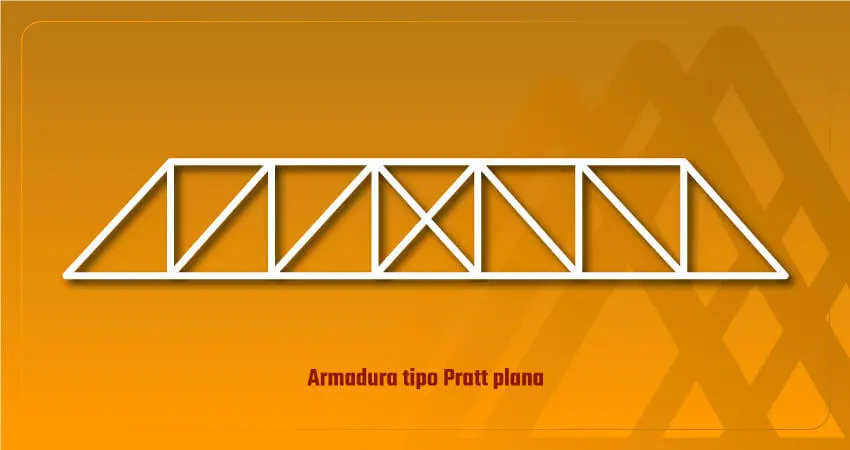

Armadura tipo Pratt plana
Sistema estructural de cordones paralelos (superior e inferior horizontales), con configuración generalmente rectangular o ligeramente trapezoidal, en el que los elementos internos se organizan mediante montantes verticales y diagonales inclinados hacia el centro del claro. Se elabora con materiales como los perfiles HSS y es una variante de la armadura Pratt utilizada cuando se requiere una geometría más plana o entrepisos estructurales.
¿Cómo funciona estructuralmente?
Este tipo de armadura trabaja mediante la distribución de esfuerzos axiales en sus elementos, donde:
- El cordón superior está sometido principalmente a compresión
- El cordón inferior trabaja a tensión
- Las diagonales trabajan predominantemente a tensión, orientadas hacia el centro del claro
- Los montantes verticales trabajan principalmente a compresión
Esta disposición es estructuralmente eficiente, ya que los elementos sometidos a tensión pueden ser más esbeltos, mientras que los elementos a compresión se diseñan para evitar el pandeo.
Ventajas
- Alta eficiencia estructural en claros medianos y grandes
- Configuración adecuada para entrepisos metálicos y cubiertas de baja pendiente
- Buen aprovechamiento del material gracias a la correcta distribución de esfuerzos
- Sistema ampliamente utilizado y bien documentado
Limitaciones
- Requiere control del pandeo en montantes comprimidos
- Mayor número de elementos respecto a armaduras simples
- Fabricación y montaje más complejos que sistemas triangulares básicos
Ejemplos de uso típico
- Naves industriales y bodegas con cubiertas de baja pendiente
- Entrepisos metálicos y estructuras horizontales
- Puentes metálicos en configuraciones de vigas armadas
- Edificaciones donde se requieren claros amplios con geometría plana

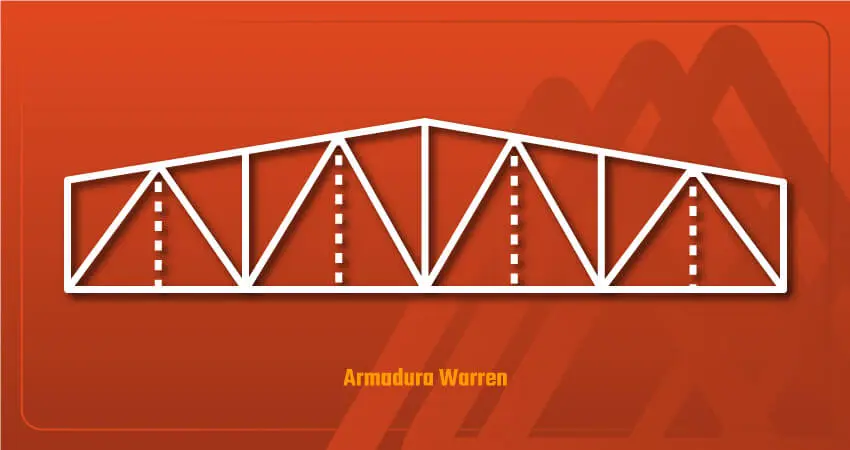

Armadura tipo Warren
La armadura tipo Warren es un sistema estructural triangulado compuesto por una serie de triángulos equiláteros o isósceles consecutivos, sin montantes verticales en su configuración básica, aunque también existe la variante con dichos montantes a la mitad de cada triángulo. Sus diagonales alternan de dirección a lo largo del claro, generando un patrón uniforme que permite una distribución eficiente de los esfuerzos.
¿Cómo funciona estructuralmente?
Trabaja mediante la transmisión de cargas a través de elementos diagonales alternados, donde:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión
- Las diagonales alternan entre tensión y compresión dependiendo de la posición de la carga sobre la estructura
Esta alternancia permite un uso equilibrado del material, aunque, como ya se señaló, en algunos casos se incorporan montantes verticales adicionales para mejorar el comportamiento bajo cargas concentradas.
Ventajas
- Distribución uniforme de esfuerzos a lo largo del claro
- Uso eficiente del material al reducir el número de elementos estructurales
- Permite espacios interiores más abiertos en su forma básica
- Adecuada para claros medianos y grandes
Limitaciones
- Menor eficiencia frente a cargas puntuales sin elementos verticales adicionales
- Las diagonales en compresión requieren un control del pandeo
- Puede necesitar refuerzos adicionales en aplicaciones con cargas variables o concentradas
Ejemplos de uso típico
- Puentes metálicos (aplicación clásica)
- Naves industriales y cubiertas de gran claro
- Estructuras espaciales ligeras
- Proyectos donde se busca eficiencia estructural con menor número de elementos

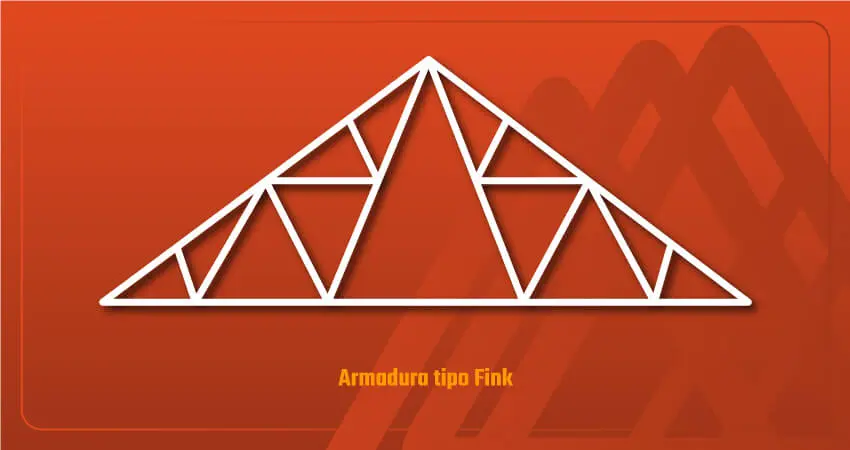

Armadura tipo Fink
Se trata de un sistema estructural triangulado de configuración inclinada, caracterizado por la subdivisión del triángulo principal en una serie de triángulos más pequeños hacia el centro superior. Esta geometría la hace especialmente adecuada para cubiertas a dos aguas con pendientes pronunciadas.
¿Cómo funciona estructuralmente?
La armadura Fink trabaja mediante una alta densidad de triangulación, lo que permite distribuir eficientemente las cargas:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión, estabilizando el sistema
- Las diagonales internas (dispuestas en patrón en “V”) trabajan principalmente a tensión
- Los elementos comprimidos suelen ser más cortos, lo que reduce el riesgo de pandeo
Esta configuración permite dividir el claro en múltiples paneles, mejorando el comportamiento estructural en cubiertas inclinadas.
Ventajas
- Alta eficiencia estructural en techos inclinados
- Buena distribución de cargas
- Reducción del pandeo por elementos comprimidos más cortos
- Adaptable a distintos espaciamientos de apoyo y configuración de cubierta
Limitaciones
- Mayor número de elementos, complejidad de fabricación y montaje
- Menor eficiencia en configuraciones planas o de baja pendiente
- Control preciso en conexiones para asegurar el correcto comportamiento estructural
Ejemplos de uso típico
- Cubiertas de naves industriales ligeras
- Techos residenciales inclinados de mayor claro
- Almacenes y bodegas con cubierta a dos aguas
- Estructuras donde se requiere eficiencia en pendientes pronunciadas
Armadura tipo delta
La armadura tipo delta es un sistema estructural triangulado de configuración alargada, en el que el triángulo principal se subdivide mediante montantes verticales, ofreciendo una buena distribución de esfuerzos a lo largo del claro. Asimismo, puede integrar elementos diagonales internos que generan una retícula, la cual mejora dicha distribución. Su nombre proviene de la letra griega Δ (delta).
¿Cómo funciona estructuralmente?
Contemplando montantes y diagonales en su configuración, esta armadura trabaja mediante la descomposición de cargas en esfuerzos axiales, donde:
- Los cordones superiores están sometidos principalmente a compresión
- El cordón inferior trabaja a tensión, estabilizando la estructura
- Los montantes verticales ayudan a transmitir cargas hacia los apoyos y reducen la longitud efectiva de los elementos
- Las diagonales internas distribuyen los esfuerzos, permitiendo que la estructura resista tanto cargas verticales como acciones laterales (viento)
La subdivisión del claro en paneles más pequeños mejora la rigidez global y el control de deformaciones.
Ventajas
- Buena capacidad para distribuir cargas de manera uniforme
- Mayor rigidez estructural que armaduras triangulares simples
- Mejor desempeño frente a acciones combinadas (verticales y laterales)
- Configuración adaptable a distintos claros y condiciones de carga
Limitaciones
- En su presentación reticulada, mayor cantidad de elementos, lo que incrementa la complejidad de fabricación y montaje
- Requiere diseño cuidadoso para evitar pandeo en elementos comprimidos
- Menor estandarización respecto a sistemas clásicos como Pratt o Warren
Ejemplos de uso típico
- Cubiertas de naves industriales
- Estructuras metálicas de mediano claro
- Proyectos donde se requiere mayor rigidez que una armadura simple
- Aplicaciones con cargas combinadas (viento + cubierta)

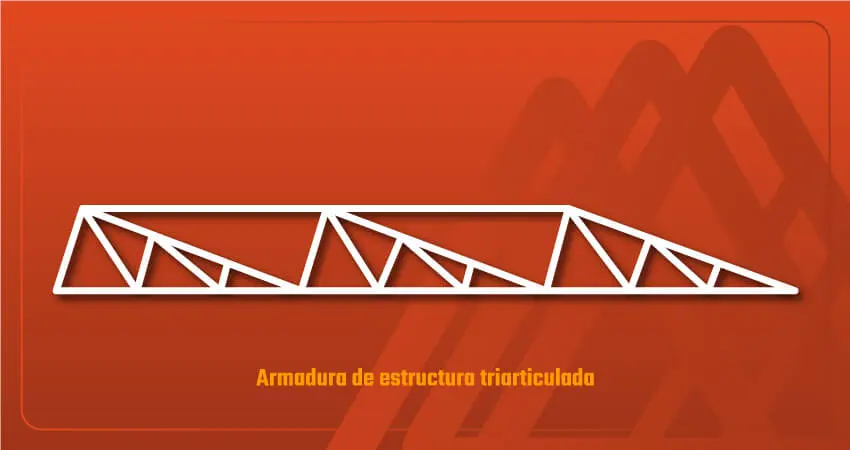

Armadura de estructura triarticulada
Sistema estructural de tipo arco con tres articulaciones, conformado por dos apoyos en los extremos y una articulación adicional en la clave (punto más alto del arco). Aunque no es una armadura clásica, se emplea con frecuencia en cubiertas de gran claro por su eficiencia estructural y su capacidad de adaptación frente a deformaciones.
¿Cómo funciona estructuralmente?
El comportamiento de esta estructura se basa en la acción de arco articulado, donde:
- El arco principal trabaja predominantemente a compresión, transmitiendo las cargas hacia los apoyos
- La articulación en la clave permite liberar momentos, convirtiendo el sistema en isostático, lo que facilita el análisis estructural
- Las articulaciones en los apoyos permiten rotaciones, reduciendo esfuerzos secundarios por asentamientos o variaciones térmicas
- El sistema genera empujes horizontales en los apoyos, los cuales deben ser resistidos por la cimentación o mediante elementos de amarre
Esta configuración reduce significativamente los momentos flectores en comparación con vigas rectas, mejorando la eficiencia en grandes claros.
Ventajas
- Alta eficiencia para cubrir grandes claros (comúnmente superiores a 30 m)
- Sistema isostático, lo que simplifica el análisis estructural
- Buena adaptación a movimientos térmicos y asentamientos
- Menor desarrollo de momentos en comparación con sistemas no articulados
Limitaciones
- Genera empujes horizontales importantes en los apoyos
- Requiere cimentaciones o sistemas de contrarresto adecuados
- Mayor complejidad constructiva, especialmente en elementos curvos
- No es un sistema puramente de armadura triangulada
Ejemplos de uso típico
- Hangares y naves industriales de gran claro
- Auditorios y gimnasios
- Cubiertas de estadios o espacios públicos
- Estructuras donde se requiere cubrir grandes luces con eficiencia estructural
Tabla comparativa de armaduras
| Tipo de armadura | Configuración estructural | Comportamiento principal | Ventajas | Limitaciones | Usos típicos |
|---|---|---|---|---|---|
| Tipo A | Triangular simple con montante central | Compresión en cordones sup., tensión en inferior | Simple, económica, fácil de fabricar | Limitada a claros pequeños | Viviendas, bodegas, cobertizos, naves, claros cortos |
| Montante maestro | Triangular con montante central y refuerzos inclinados | Mejor distribución de cargas que la tipo A | Mayor rigidez que armaduras básicas | No apta para grandes claros | Viviendas, cobertizos, techos ligeros, claros cortos |
| Howe | Triangular/trapezoidal con diagonales hacia apoyos | Diagonales a compresión, verticales a tensión | Robusta, adecuada para pendientes | Riesgo de pandeo en diagonales | Naves, puentes, bodegas, talleres |
| Pratt triangular | Triangular con diagonales hacia el centro | Diagonales a tensión, verticales a compresión | Alta eficiencia estructural | Más elementos, mayor complejidad | Naves, puentes, bodegas, edificios de comercio, claros medianos a grandes |
| Pratt plana | Cordones paralelos, paneles rectangulares | Igual que Pratt, pero en geometría plana | Ideal para entrepisos | Menor eficiencia en pendientes | Naves, bodegas, entrepisos, puentes, claros amplios |
| Warren básica | Triángulos alternados sin montantes | Diagonales alternan tensión/compresión | Uso eficiente de material | Menor eficiencia en cargas puntuales | Puentes, naves, grandes claros |
| Fink | Triángulo subdividido en “V” repetidas | Diagonales a tensión, compresión en cordón sup. | Muy eficiente en pendientes | Mayor número de elementos | Naves, residencia, almacenes, bodegas |
| Mansard | Doble pendiente quebrada | Mayor esfuerzo en cordones | Aprovecha espacio interior | Menor eficiencia estructural | Viviendas con ático |
| Polonceau | Arco/triángulo con apoyos intermedios | Reduce esfuerzos mediante subdivisión | Permite claros mayores | Compleja de fabricar | Naves, estaciones, hangares, almacenes |
| Cuerda y arco | Arco superior + tirante inferior | Compresión en arco, tensión en cuerda | Alta eficiencia en grandes claros | Complejidad constructiva | Gimnasios, auditorios, hangares, espacios públicos |
| Tijera | Cordones inferiores inclinados | Mayor empuje horizontal | Mayor altura interior | Menor eficiencia estructural | Vivienda, salones iglesias, auditorios |
| Dientes de sierra | Módulos asimétricos repetidos | Cargas no uniformes | Iluminación natural | Diseño complejo | Talleres, naves, fábricas, almacenes |
| Delta | Triangular alargada con subdivisiones | Buena distribución axial | Mayor rigidez que las simples | Poco estandarizada | Naves, claros medios |
| Triarticulada | Arco con tres articulaciones | Compresión + sistema isostático | Ideal para grandes claros | Empujes horizontales altos | Hangares, naves, auditorios, gimnasios, estadios, espacios públicos |
Recomendaciones y generalidades sobre los tipos de armaduras
Una vez que conoces los tipos de armaduras para techos y puentes, te dejamos una serie de recomendaciones y generalidades sobre estas estructuras metálicas, con la finalidad de que las conozcas aún más e incluso te decidas a emplearlas dentro de un proyecto presente o futuro.
- La elección de una armadura depende de diferentes factores, entre los que se encuentran el claro o la luz a salvar, la carga que soportará la estructura, la cubierta arquitectónica que se empleará, las necesidades de luz existentes, el aislamiento y la ventilación pertinentes, entre otros.
- Distintas uniones de armaduras se deben hacer por medio de unas láminas llamadas cartelas, las cuales se atornillan a la estructura. Estas piezas se pueden soldar o remachar.
- Al diseñar y estructurar una armadura de acero se debe considerar toda la carga posible que soportará, si es que llevará una cubierta particular, las capas de aislantes térmicos y otras cuestiones que pudieran prevenir ciertas problemáticas antes de montar la armadura.
Importancia en estructuras
Las armaduras son fundamentales en la ingeniería estructural porque permiten cubrir claros con alta eficiencia material, distribuyendo las cargas mediante elementos que trabajan principalmente a tensión y compresión. Gracias a su geometría triangulada, ofrecen gran rigidez y estabilidad con menor peso, lo que las hace ideales para techos, puentes y estructuras de gran escala, optimizando el desempeño estructural y los costos.
Recuerda que en Aceros Electroforjados contamos con gran variedad de perfiles de acero para la construcción de diferentes tipos de armaduras de acero. Si deseas solicitar una cotización gratuita de estos materiales, llámanos al 55 5888 9505 o mándanos un WhatsApp.
Continúa leyendo nuestro blog y encuentra la información más completa sobre acero y construcción, la cual te permitirá concretar obras del más alto nivel.
